Inline Miniaturventil - 7,5mm | Axialdurchströmtes Magnetventil

Inlinemagnetventil mit 7,5mm Außendurchmesser

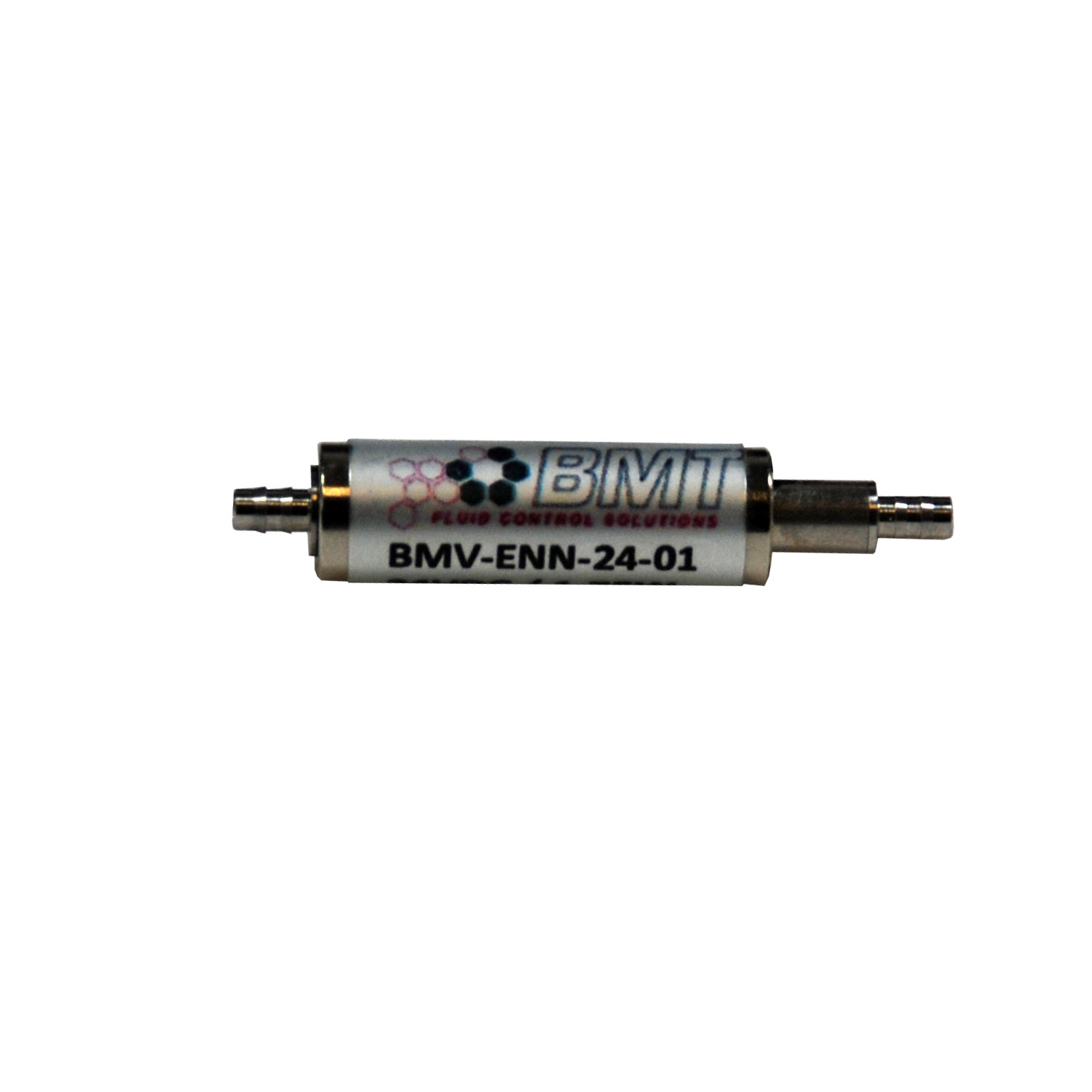

Miniaturventil Edelstahl BMV-ENN-24-01

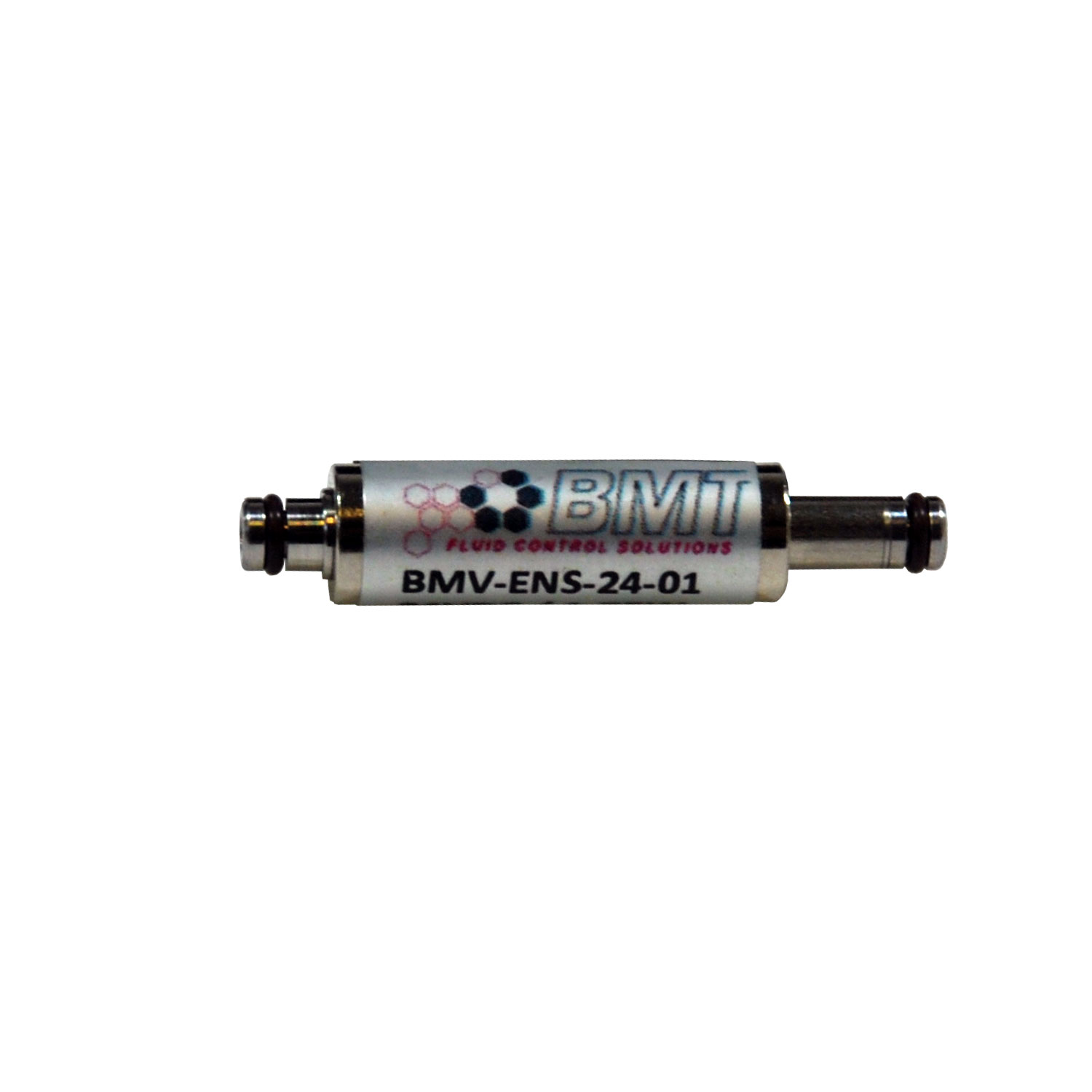

Miniaturventil Edelstahl BMV-ENS-24-01

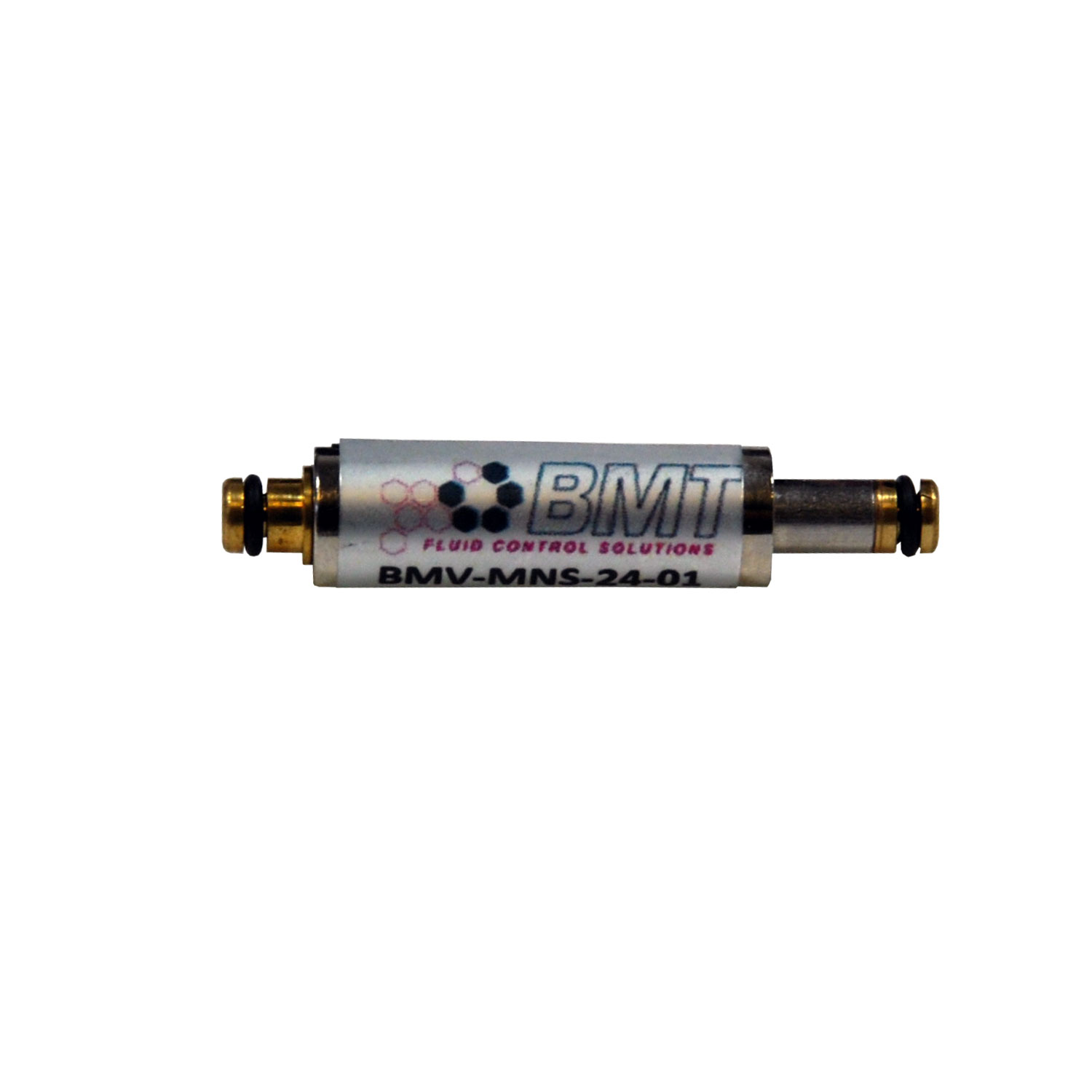

Miniaturventil Messing BMV-MNS-24-01

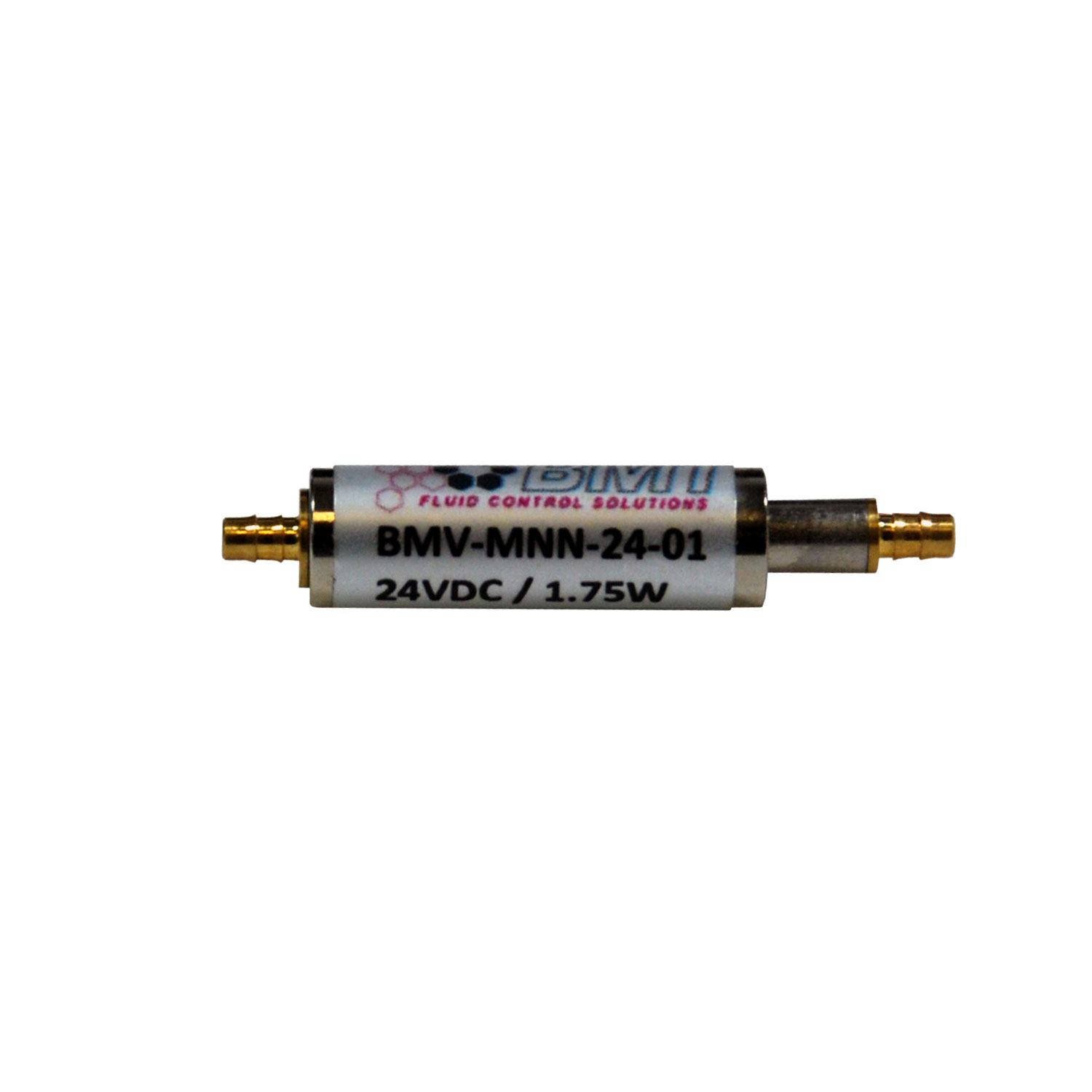

Miniaturventil Messing BMV-MNN-24-01

Beschreibung

2/2-Wege normal geschlossen mit Gehäuse aus Messing oder Edelstahl.

Hoher Druckbereich bis 10 bar.

Schnelle Reaktionszeit

Sehr hoher Durchfluss: 55 l/min Luft bei 8 bar

Geringe Abmessungen: Durchmesser 7,5 mm x 39,15 mm

Durch axiale Durchflussrichtung optimal für beengte räumliche Gegebenheiten geeignet.

Die Inlineventile sind totraumfrei und bieten aufgrund der Bauweise eine optimale Spülbarkeit.

Spezifikationen

Typ 2/2-Wege stromlos geschlossen
Anschlüsse Schlauchtüllen 2,6 mm | O-Ring
Spannung 24 VDC
Druck 0 - 10 bar
Durchfluss (bei 8 bar mit Luft) 55 l/min
Dichtung NBR | EPDM | VMQ | FKM
Schaltgeschwindigkeit ≤ 5 ms
Materialien Messing | Edelstahl
Leistungsaufnahme 1,75 W
Betriebsart 100% ED
Gewicht ca. 6g
Einbaulage Beliebig
Abmessungen Ø7,5 x 39,15 mm | Ø7,5 x 37,85 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)

Durchflussdiagramm (Luft)

Miniaturventil 7,5mm Durchflussdiagramm

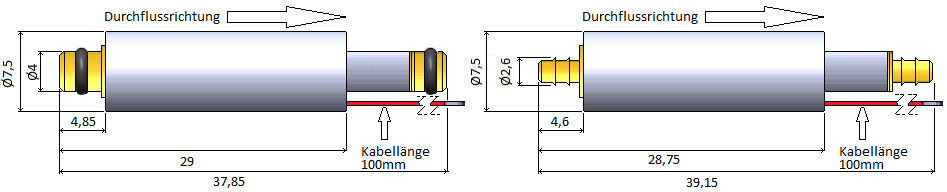

7,5mm Miniaturventil Abmessungen Messingausführung

7,5mm Miniaturventil Abmessungen Messingausführung

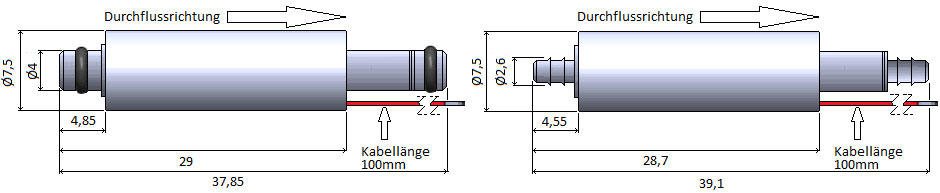

7,5mm Miniaturventil Abmessungen Edelstahlausführung

7,5mm Miniaturventil Abmessungen Edelstahlausführung
