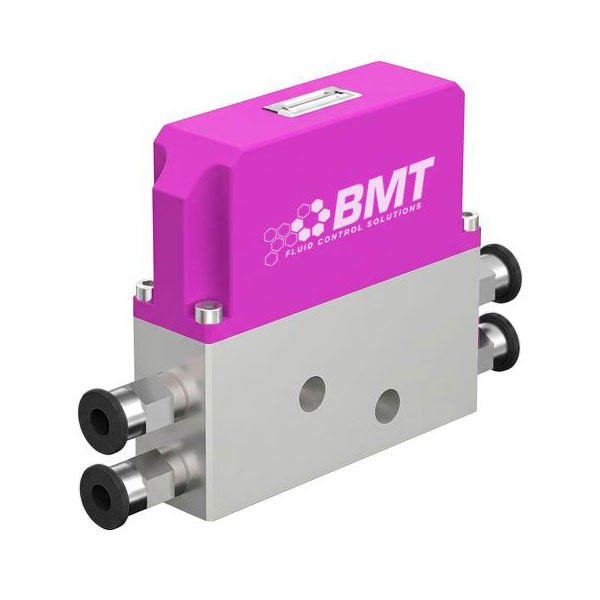

Ultrakompakter elektronischer Druckregler B-SD 001 – präzise & temperaturkompensiert
Präzise Druckregelung mit temperaturkompensierter Messung, integrierter PID‑Regelung und UART‑Schnittstelle – geeignet für Luft, inerte Gase und Vakuum.
Beschreibung

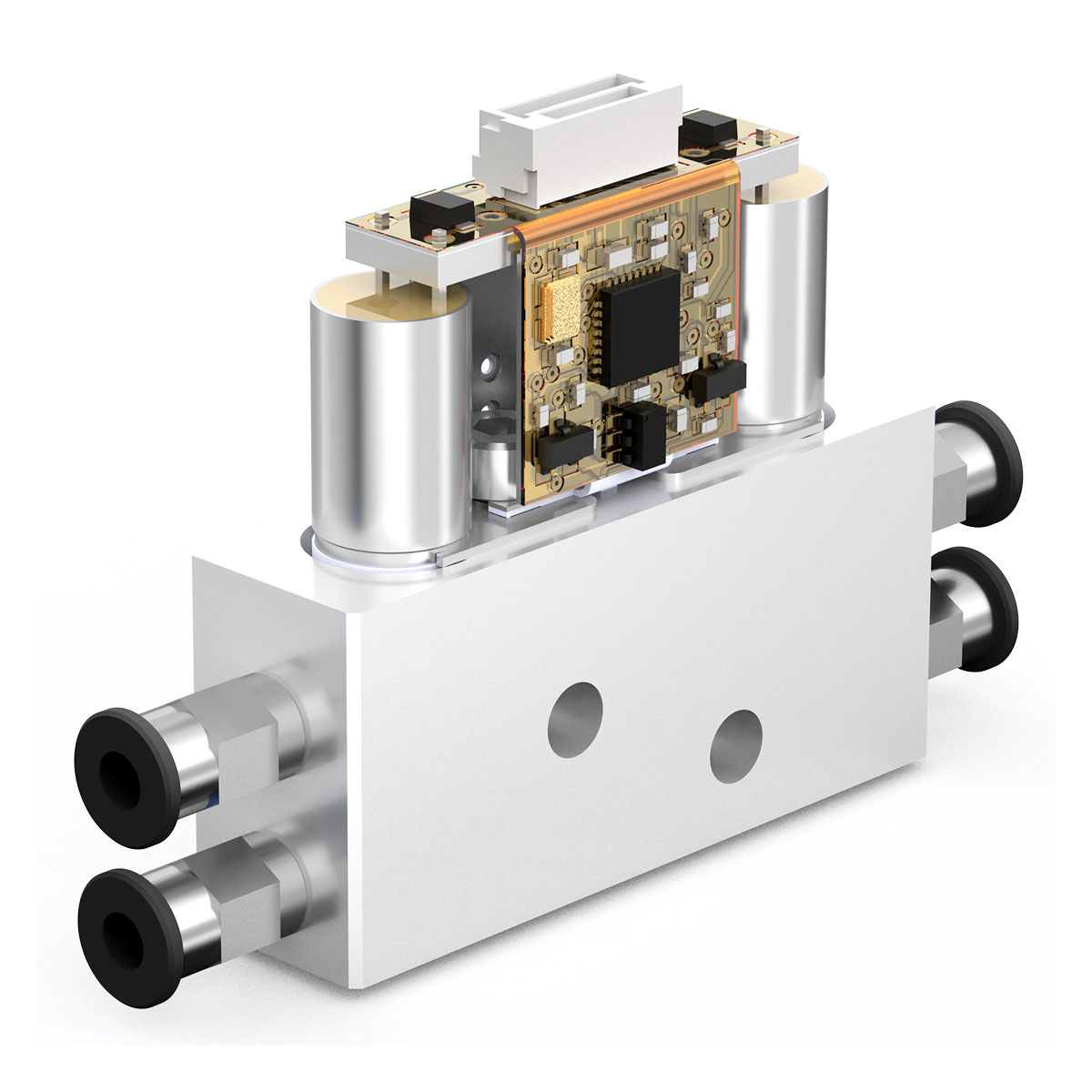

Der B‑SD 001 ist ein extrem kompakter, elektronischer Druckregler für anspruchsvolle Anwendungen mit höchsten Anforderungen an Genauigkeit, Reproduzierbarkeit und Regelstabilität. Durch seine sehr kleine Bauform eignet er sich besonders für platzkritische Systeme und mobile oder integrierte Lösungen.
Ein integrierter Mikrocontroller übernimmt die präzise Regelung des Ausgangsdrucks mittels PID‑Algorithmus. Die Regelparameter können über eine digitale UART‑Schnittstelle angepasst oder vollständig kundenspezifisch programmiert werden, z. B. in eigenen Embedded‑Umgebungen oder mit Arduino‑kompatiblen Entwicklungswerkzeugen.
Die temperaturkompensierte Druckmessung sorgt für stabile Messergebnisse auch bei schwankenden Umgebungsbedingungen. Durch den Einsatz eines Absolutdrucksensors ist der B‑SD 001 sowohl für Überdruck‑ als auch für Vakuumanwendungen geeignet.
Die Druckregelung erfolgt über Proportionalventiltechnik und ermöglicht eine sehr feine Einstellauflösung von 1 mbar. Der Regler ist für Luft und inerte Gase ausgelegt; weitere Medien können – abhängig von der Medienverträglichkeit – nach Prüfung eingesetzt werden.
Dank freier Einbaulage, geringem Gewicht und niedriger Leistungsaufnahme ist der B‑SD 001 ideal für moderne, energieeffiziente Systeme.
Typische Einsatzbereiche
- Medizintechnische Geräte
- Labor‑ und Analysegeräte
- Mikrofluidik‑Systeme
- Automatisierungs‑ und Sondermaschinenbau
- Prüf‑ und Vakuumtechnik
Technische Spezifikationen
Funktion & Pneumatik
Pneumatischer Anschluss
|
M3
|
Nennweite
|
0,5 mm
|
Gewicht
|
36 g
|
Montageposition
|
beliebig
|
Betriebsdruck
|
0,1 – 6 bar(a)
|
Durchfluss mit Luft
|
bis zu 9 l/min
|
Medienqualität
|
≤ 10 µm
|
Medien
|
Luft und inerte Gase weitere auf Anfrage |
Elektrische Daten
Elektrischer Anschluss
|
JST BM06B-GHS-TBT
|
Nennspannung
|
24 V DC
|
Nennleistung (typisch)
|
2 W
|
Digitales Eingangssignal
|
UART
|
Leistungsdaten
Druckgenauigkeit
|
± 0,5 % FS
|
Reproduzierbarkeit
|
0,2 % FS
|
Hysterese
|
0,3 % FS
|
Linearität
|
0,3 % FS
|
Auflösung der digitalen Steuerung
|
1 mbar Schritte
|
