HK5 Miniatur Magnetventil 12,6mm Manifold-Design

2/2-Wege und 3/2-Wege - bis zu 100 Millionen Schaltzyklen

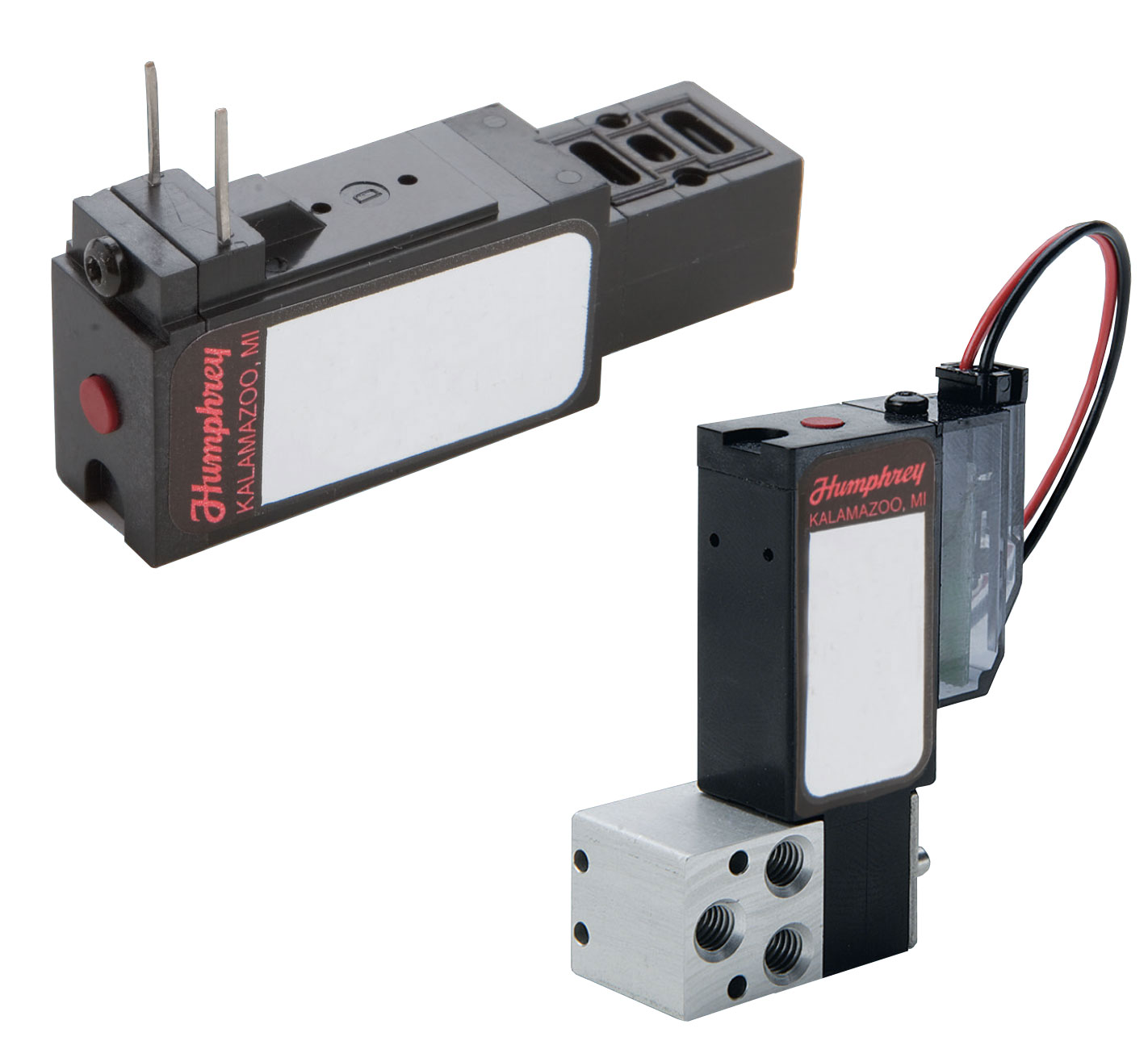

HK5 Miniatur Magnetventil

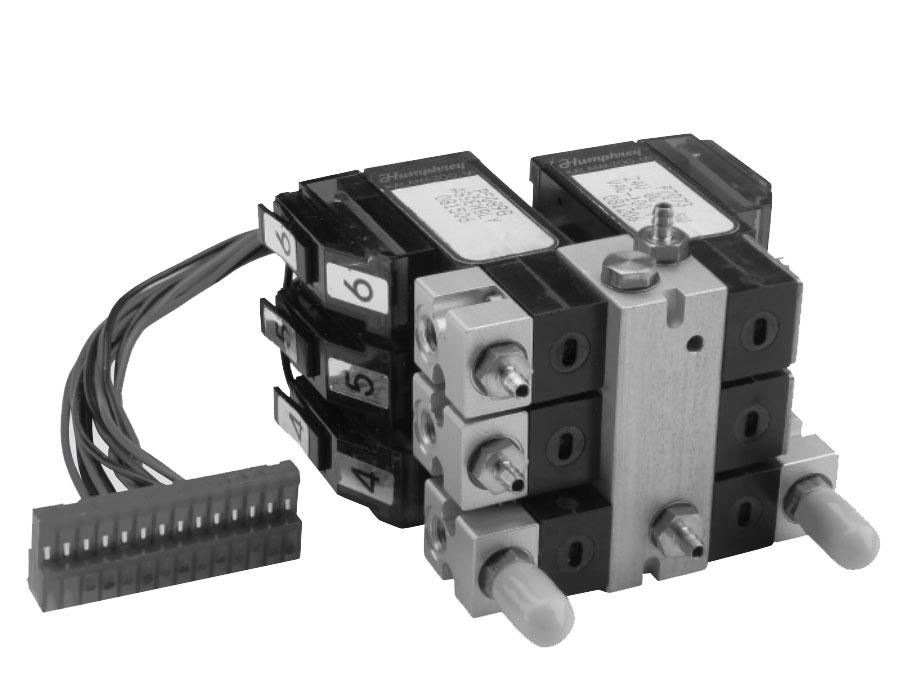

HK5 Modul

Beschreibung

2/2-Wege und 3/2-Wege Ventile mit sehr geringer Leckagerate.

Geringe Schaltgeräusche.

Hohe Durchflüsse von bis zu 85 l/min bei kompakter Bauweise.

Bis zu 100 Millionen Schaltzyklen.

Aufgrund des Dichtungsdesigns für viele Gase und Flüssigkeiten geeignet.

Kundenspezifische Module mit weiteren integrierten Komponenten möglich.

Spezifikationen

Typ
2/2-Wege | 3/2-Wege
Anschlüsse
Manifold
Baugröße
12,6 mm
Spannung
4,5 VDC | 12 VDC | 24 VDC
Nennweite
1,3 mm
Durchfluss
85 l/min bei 6,9 bar (0,05 Cv)
42 l/min bei 4,13 bar (0,035 Cv Low-Power-Option)
Druck
-0,95 bar - 6,8 bar (NBR & HNBR Dichtung)
-0,95 bar - 4,1 bar (EPDM & FKM Dichtung)
-0,95 bar - 2,0 bar (HKL5)
Dichtung
NBR | HNBR | EPDM | FKM
Temperaturbereich
0 - 50°C (NBR Dichtung)
0 - 100°C (FKM Dichtung)
0 - 80°C (EPDM & HNBR Dichtung)
Medienberührende Materialien
Duroplast-Epoxy, Peek®, 304 und 303 Edelstahl, Dichtungsmaterial wie angegeben. HKL5: Schaft aus Edelstahl 316
Leckagerate (max.)
Gas: 2 cc/Minute; Flüssigkeit: Minimal
Leistungsaufnahme
1,7 W (Standard), 0,9 W (Low-Power-Option)
Schaltzeit
10 ms EIN, 4 ms AUS
Betriebsart
100% ED
Einbaulage
Beliebig (bevorzugt stehend)
Gewicht
35 g

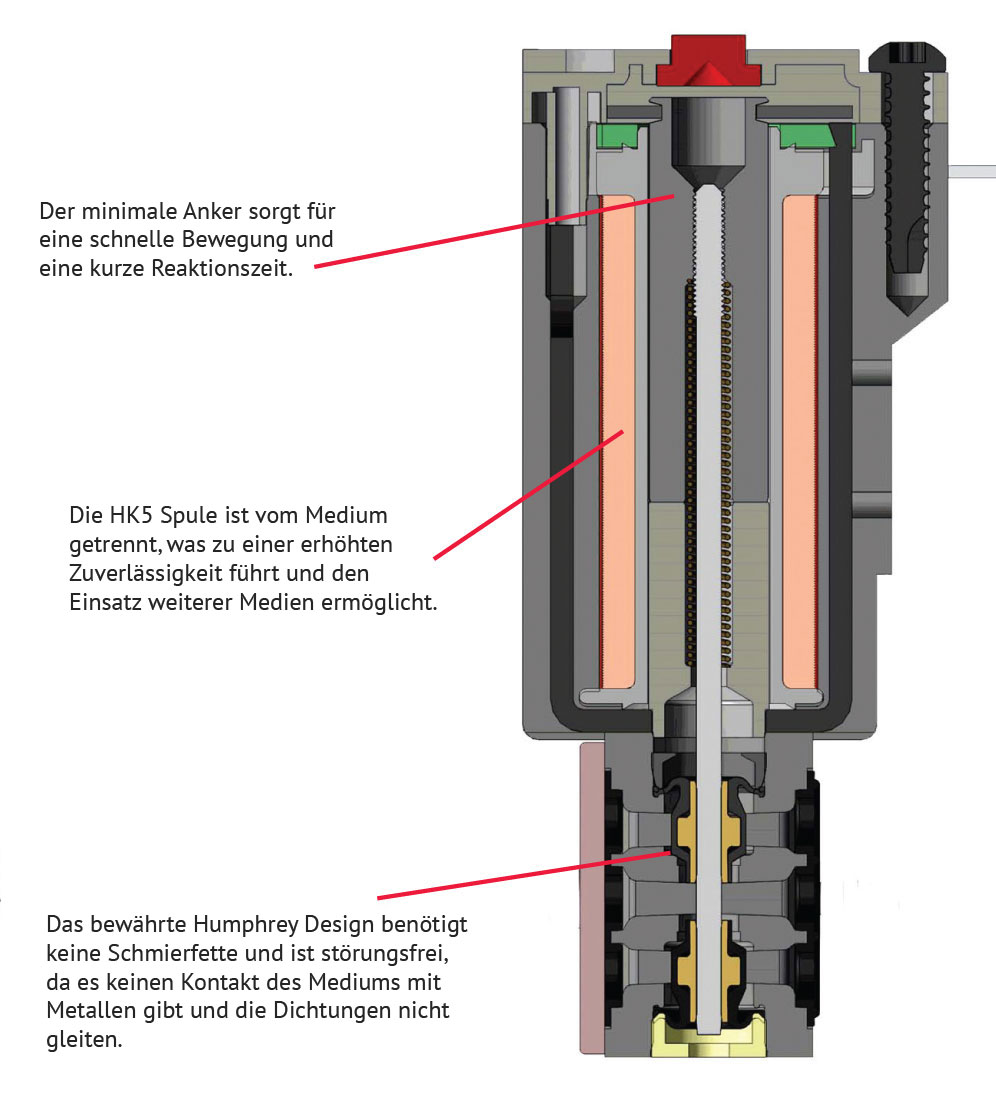

HK5 Miniaturventil Aufbau

HK5 Miniaturventil Aufbau
