RVB Serie - Wippenventil mediengetrennt - 16mm Rasterweite

Nennweite 1,6mm (DN)

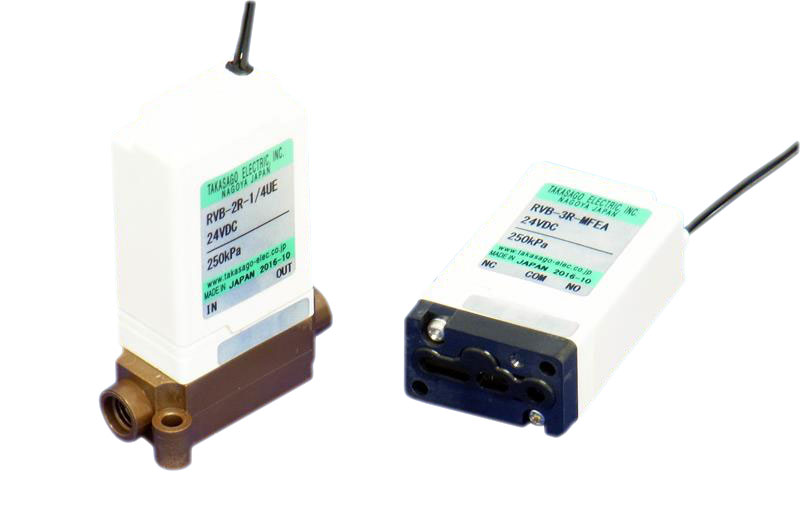

RVB Wippenventil mediengetrennt 16mm

Beschreibung

2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung.

Mit 1,6 mm Nennweite im Standard sind Drücke bis 2,5 bar und Vakuum bis -900 mbar auf allen Anschlüssen möglich - wodurch der Einsatz auch in bidirektionalen Fluidiksystemen bei hohem Druck oder Vakuum möglich ist.

EIne Hochdruckversion für Drücke von bis zu 5 bar ist verfügbar.

Spezielle Ausführungen mit optimiertem Nachdrückeffekt (Pumpenvolumen) ermöglichen den Einsatz bei anspruchsvollen Analyseanwendungen.
Optional lässt sich eine Elektronik zur Reduzierung der Haltespannung im Ventilgehäuse integrieren.
Die Abmessungen der Flanschanschlüsse dieser Ventilreihe sind in drei unterschiedlichen Ausführungen verfügbar. Sprechen Sie uns an für nähere Informationen.

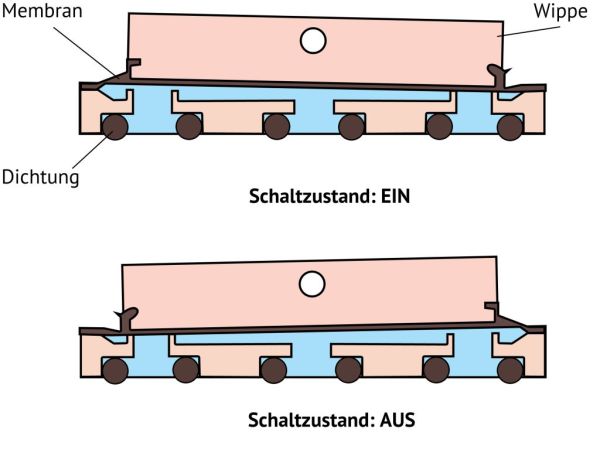

RVB Ventil Wippenmechanismus

Spezifikationen

Typ
2/2-Wege normal geschlossen
2/2-Wege normal offen
3/2-Wege
Nennweite
1,6 mm (DN)
Anschluss
Flansch | M6 | 1/4-28UNF
Betriebsspannung
12 VDC | 24 VDC
andere Spannungen auf Anfrage
Druckbereich
Eingang und Ausgang (NC | NO): -900 - 2500 mbar
(Optional: 5000 mbar)
Membranwerkstoff
Perfluoroelastomer (FFKM) | EPDM | FPM
Gehäusewerkstoff
PEEK | PPS | ETFE
Dichtwerkstoff
Perfluoroelastomer (FFKM) | EPDM | FPM
Medientemperatur
5 - 50°C
Umgebungstemperatur
5 - 50°C
Leistungsaufnahme
3,4W
0,85 W (mit Elektronik für Haltspannung)
Betriebsart
100% ED
Einbaulage
Beliebig
Medien
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase
(siehe Beständigkeitslisten)
Abmessungen
16,0 x 27,0 x 46,0mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
