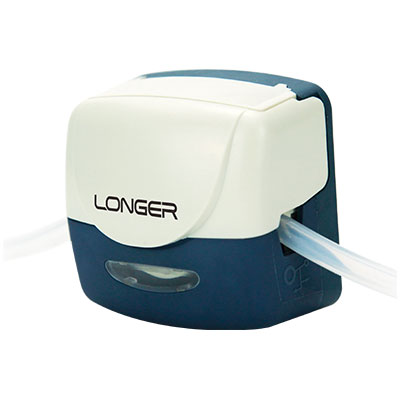

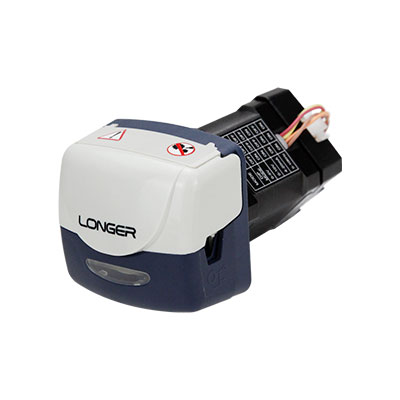

Schlauchpumpe mit BPH01 Flip‑Pumpenkopf – einfacher und schneller Schlauchwechsel
Vier Rollen im BPH01‑Pumpenkopf sorgen für eine gleichmäßige, pulsationsarme Förderung.
Beschreibung
- Version SC01: Kommunikationssteuerung der Pumpe über RS485‑Schnittstelle mit Unterstützung von Modbus RTU zur einfachen Systemintegration
- Version SE01: Flexible Pumpensteuerung über digitale, analoge und Puls‑Signale für vielseitige Anwendungen und einfache Systemintegration

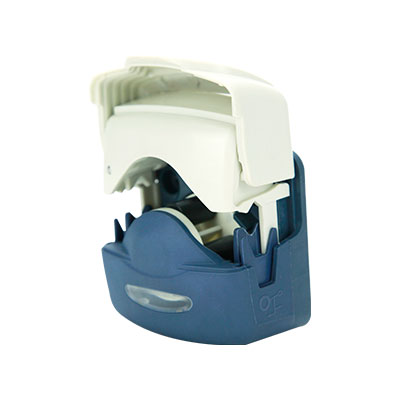

- BPH01‑Pumpenkopf mit Flip‑Design für besonders einfaches und schnelles Einlegen der Schläuche
- Federbelasteter Pumpenmechanismus sorgt für längere Schlauchlebensdauer und präzise Druckkontrolle
- 4‑Rollen‑Design gewährleistet eine gleichmäßige, pulsationsarme Förderung von Flüssigkeiten
- Hohe Flexibilität durch Unterstützung verschiedener Schlauchgrößen mit 1,6 mm Wandstärke im BPH01‑Pumpenkopf
- Motorversionen mit 100 U/min und 400 U/min
Spezifikationen
Parameter
|
TX00-SE01 + BPH01
|
TX00-SC01 + BPH01
|
|---|---|---|
Pumpendrehzahl
|
0–100 U/min (T100) 0–400 U/min (T400) |
0–100 U/min (T100) 0–400 U/min (T400) |
Rollen
|
4
|
4
|
Drehzahlauflösung
|
0.1 U/min
|
Modbus RTU: 0,01 U/min / Longer OEM-Protokoll: 0,1 U/min
|
Drehrichtungssteuerung
|
Steuerung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Rechtslauf, Kontakt geschlossen = Linkslauf
|
Steuerung über RS485-Kommunikationsbefehle
|
Start/Stopp-Steuerung
|
Steuerung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Start, Kontakt geschlossen = Stopp
|
Steuerung über RS485-Kommunikationsbefehle
|
Steuerfunktionen
|
–
|
Steuerung von Drehzahl, Start/Stopp, Drehrichtung und Priming-Funktion (Volllast) über Kommunikationsbefehle; Power-Up-Status konfigurierbar
|
DIP-Schalter – Drehzahleinstellung
|
0–100 U/min; jede DIP-Position entspricht 5 U/min
|
0–100 U/min; jede DIP-Position entspricht 5 U/min
|
Externe Drehzahlsignale
|
4–20 mA, 0–5 V, 0–10 V, 0–10 kHz; Signal-/Drehzahl-Zuordnung per Kommunikationsbefehl konfigurierbar
|
–
|
Kommunikationsschnittstelle
|
–
|
RS485
|
Kommunikationsparameter
|
–
|
Baudrate: 1200 / 9600 / 19200 / 115200 bps; Parität: Keine / Gerade; Pumpenadresse: 1–32; Stoppbit: 1 Bit
|
Ausgang
|
DC 5 V / 10 mA
|
DC 5 V / 10 mA
|
Stromversorgung
|
DC 24 V / 8 W
|
DC 24 V / 8 W
|
Abmessungen (L × B × H)
|
117 × 64 × 63 mm
|
117 × 64 × 63 mm
|
Montageart
|
Frontplattenmontage
|
Frontplattenmontage
|
Betriebsbedingungen
|
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
|
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
|
Gewicht
|
0,54 kg
|
0,54 kg
|

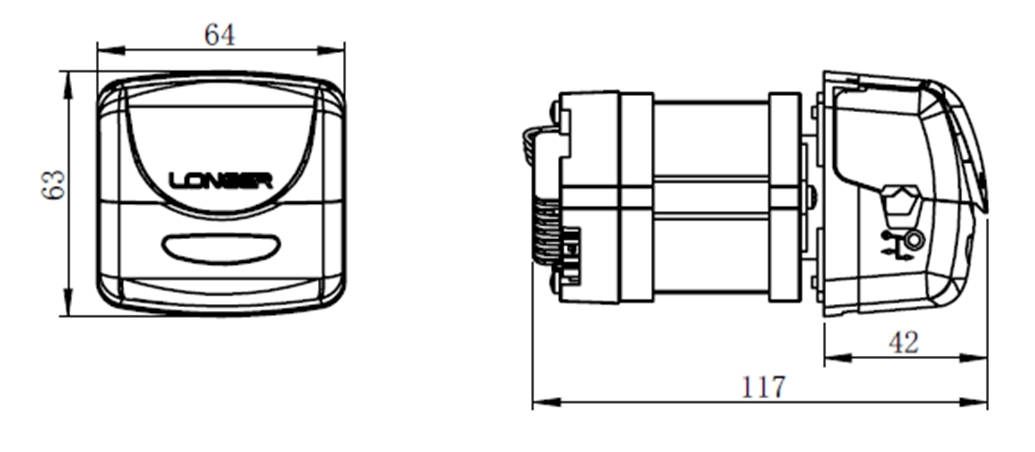

Abmessungen
Passende Schläuche
Pumpenantrieb
|
Max. Drehzahl
|
Schläuche
|
Max. Förderrate (mL/min)
|
|---|---|---|---|
T100-SE01 & BPH01
|
100 rpm
|
13#, 14#, 19#, 16#, 25#
|
82
|
T400-SE01 & BPH01
|
400 rpm
|
13#, 14#, 19#, 16#, 25#
|
340
|

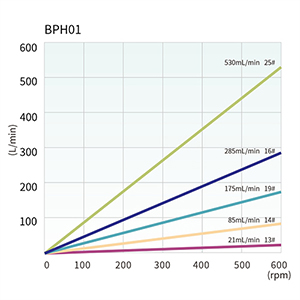

Förderraten
