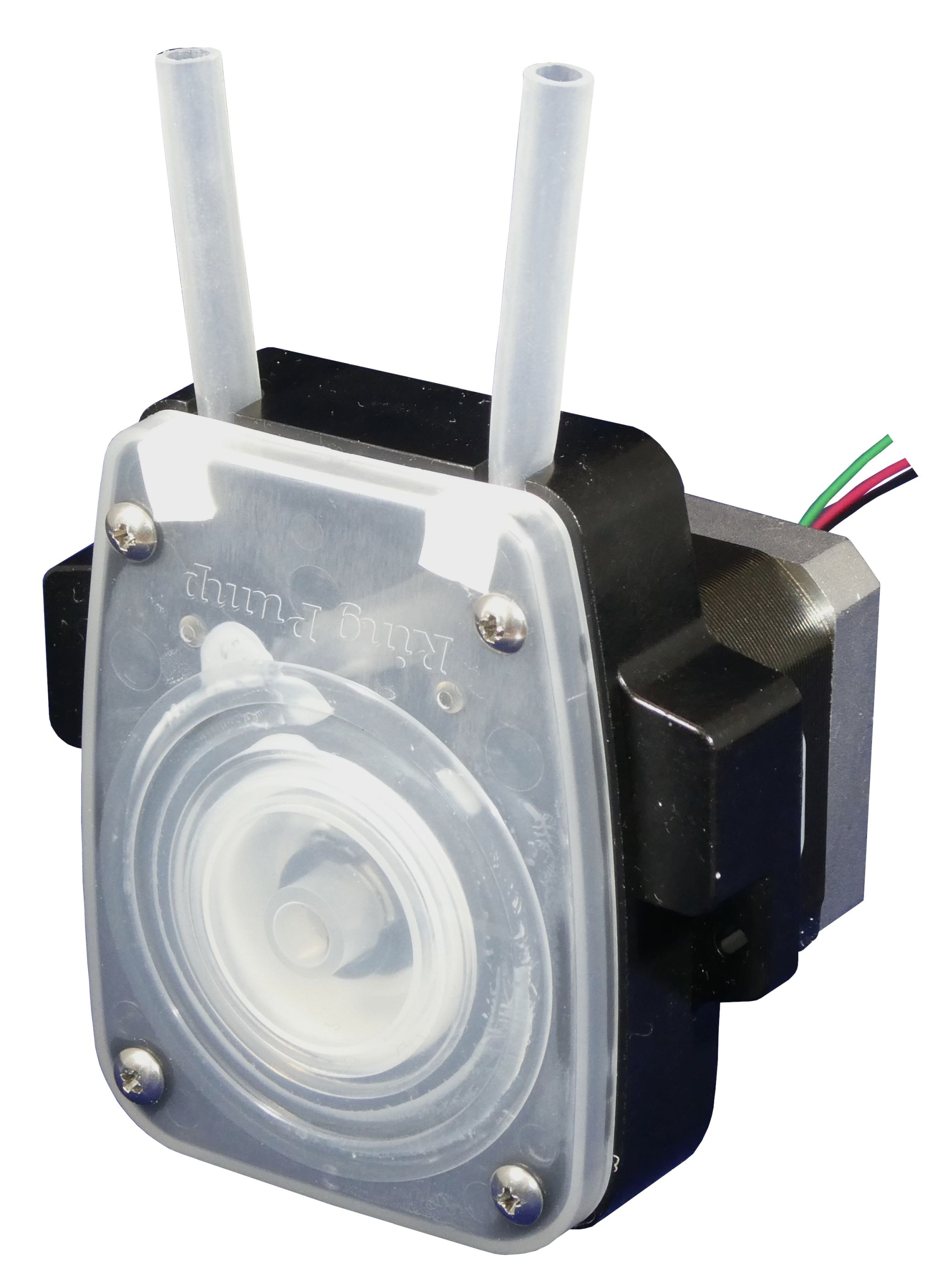

RP-M Serie - Ring Pump Schlauchpumpe Kompakt 24VDC
Förderbereich: bis zu 65ml/min | 0,2 bis 60 mL/min
Beschreibung
Schlauchpumpe nach dem Ring-Pump-Prinzip zur Förderung von diversen Medien abhängig vom Schlauchmaterial in verschiedenen Förderbereichen.
Deutliche Verlängerung der Serviceintervalle durch schonendes Pumpensystem und langlebigen Schlauch. (siehe Ring-Pump System)
Kompaktes Design mit fest verbautem Schlauch.
Die Fördermenge der schrittmotorbetriebenen Pumpe kann in einem weiten Bereich von 0,2 bis 60 mL/min gesteuert werden.
Spezifikationen
Motor
|
DC-Getriebemotor | Schrittmotor
|
Förderrate
|
10ml | 20ml | 40ml | 50 ml | 65 ml | 0,2 bis 60 ml/min |
Kanäle
|
1
|
Arbeitsdruck (max.)
|
500mbar
|
Schlauchmaterialien
|
Silikon | PharMed® BPT | Transmaster TM-15 | SWFT | Tygon A-60-F | Versilon F-5500-A
|
Schlauchgrößen (I.D. x O.D.)
|
2,0 x 4,0mm | 3,0 x 5,0mm | 3,9 x 5,8mm | 4,0 x 6,0mm
|
Betriebsspannung
|
24VDC
|
Einbaulage
|
Beliebig
|
Modellübersicht
Produkt
|
Mobisr
|
Spannung (DC V)
|
Förderr@e (mL/min)
|
Schlauchmaterial
|
ID x OD (mm)
|
Abmessung L
|
Dreh- richtung |
Förder- richtung |
|---|---|---|---|---|---|---|---|---|
RP-M02S-5Z-DC24V
|
DC-Getriebemobisr
|
24
|
5
|
Silikon
|
2,0 x 4,0
|
30.8
|
CW
|
A
|
RP-M02F-5Z-DC24V
|
DC-Getriebemobisr
|
24
|
5
|
PharMed BPT
|
2,0 x 4,0
|
30.8
|
CW
|
A
|
RP-M02W-5Z-DC24V
|
DC-Getriebemobisr
|
24
|
5
|
Transmaster TM-15
|
2,0 x 4,0
|
30.8
|
CW
|
A
|
RP-M03S-10Z-DC24V
|
DC-Getriebemobisr
|
24
|
10
|
Silikon
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M03F-10Z-DC24V
|
DC-Getriebemobisr
|
24
|
10
|
PharMed BPT
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M03W-10Z-DC24V
|
DC-Getriebemobisr
|
24
|
10
|
Transmaster TM-15
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M03S-20Z-DC24V
|
DC-Getriebemobisr
|
24
|
20
|
Silikon
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M03F-20Z-DC24V
|
DC-Getriebemobisr
|
24
|
20
|
PharMed BPT
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M03W-20Z-DC24V
|
DC-Getriebemobisr
|
24
|
20
|
Transmaster TM-15
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M03S-30Z-DC24V
|
DC-Getriebemobisr
|
24
|
30
|
Silikon
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M03F-30Z-DC24V
|
DC-Getriebemobisr
|
24
|
30
|
PharMed BPT
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M03W-30Z-DC24V
|
DC-Getriebemobisr
|
24
|
30
|
Transmaster TM-15
|
3,0 x 5,0
|
30.8
|
CW
|
A
|
RP-M04S-50Z-DC24V
|
DC-Getriebemobisr
|
24
|
50
|
Silikon
|
4,0 x 6,0
|
28.3
|
CCW
|
B
|
RP-M04F-50Z-DC24V
|
DC-Getriebemobisr
|
24
|
50
|
PharMed BPT
|
4,0 x 6,0
|
28.3
|
CCW
|
B
|
RP-M04W-50Z-DC24V
|
DC-Getriebemobisr
|
24
|
50
|
Transmaster TM-15
|
4,0 x 6,0
|
28.3
|
CCW
|
B
|
RP-M04C-50Z-DC24V
|
DC-Getriebemobisr
|
24
|
50
|
SWFT
|
3,9 x 5,8
|
28.3
|
CCW
|
B
|
RP-M04F-70Z-DC24V
|
DC-Getriebemobisr
|
24
|
65
|
PharMed BPT
|
4,0 x 6,0
|
28.3
|
CCW
|
B
|
RP-M04W-70Z-DC24V
|
DC-Getriebemobisr
|
24
|
65
|
Transmaster TM-15
|
4,0 x 6,0
|
28.3
|
CCW
|
B
|
RP-M04C-70Z-DC24V
|
DC-Getriebemobisr
|
24
|
65
|
SWFT
|
3,9 x 5,8
|
28.3
|
CCW
|
B
|
RP-M04N-60Z-DC24VS
|
Schrittmotor
|
24
|
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
|
Tygon A-60-F
|
3,9 x 5,8
| |||
RP-M04C-60Z-DC24VS
|
Schrittmotor
|
24
|
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
|
SWFT
|
3,9 x 5,8
| |||
RP-M04R-60Z-DC24VS
|
Schrittmotor
|
24
|
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
|
Versilon F-5500-A
|
3,9 x 5,8
| |||
RP-M04F-60Z-DC24VS
|
Schrittmotor
|
24
|
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
|
PharMed BPT
|
4,0 x 6,0
| |||
RP-M04W-60Z-DC24VS
|
Schrittmotor
|
24
|
0,2 (@ 0.3 rpm) bis 60 (@ 100 rpm)
|
Transmaster TM-15
|
4,0 x 6,0
|
Zusammenhang zwischen Saug-/Förderhöhe und Förderleistung
Abmessungen (DC-Versionen)

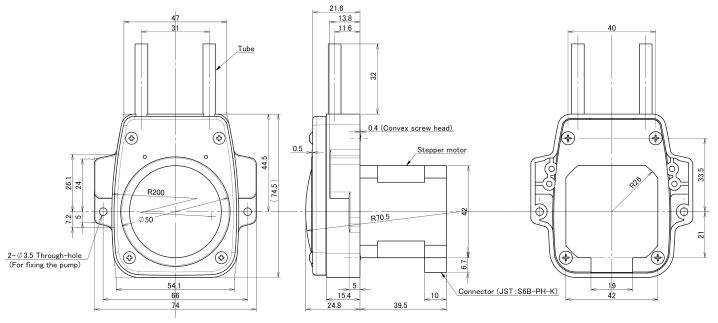

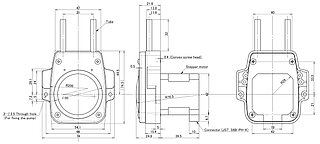

Abmessungen (Schrittmotor-Versionen)
Befestigungsbohrungen
Ring Pump - Schlauchpumpensystem
Durch das Ein-Ring-Prinzip dieser Schlauchpumpen wird unter anderem eine Miniatur-Bauweise und eine sehr lange Betriebs-Lebensdauer des Schlauches ermöglicht. Erfahren Sie mehr über diese Art der Schlauchpumpen und den damit verbundenen Vorteilen auf der Seite zur technischen Übersicht.
Schrittmotor-Treiber BD202411-M
- Dieser Schrittmotor-Treiber wird verwendet, um den Motor und die Stromversorgung zu verbinden und den Motor über externe Steuersignale zu steuern.
- Ein seperates Steuergerät wird benötigt, um die Steuersignale zu senden.
- Es wird eine Stromversorgung mit 24 V DC und 2 A benötigt.
