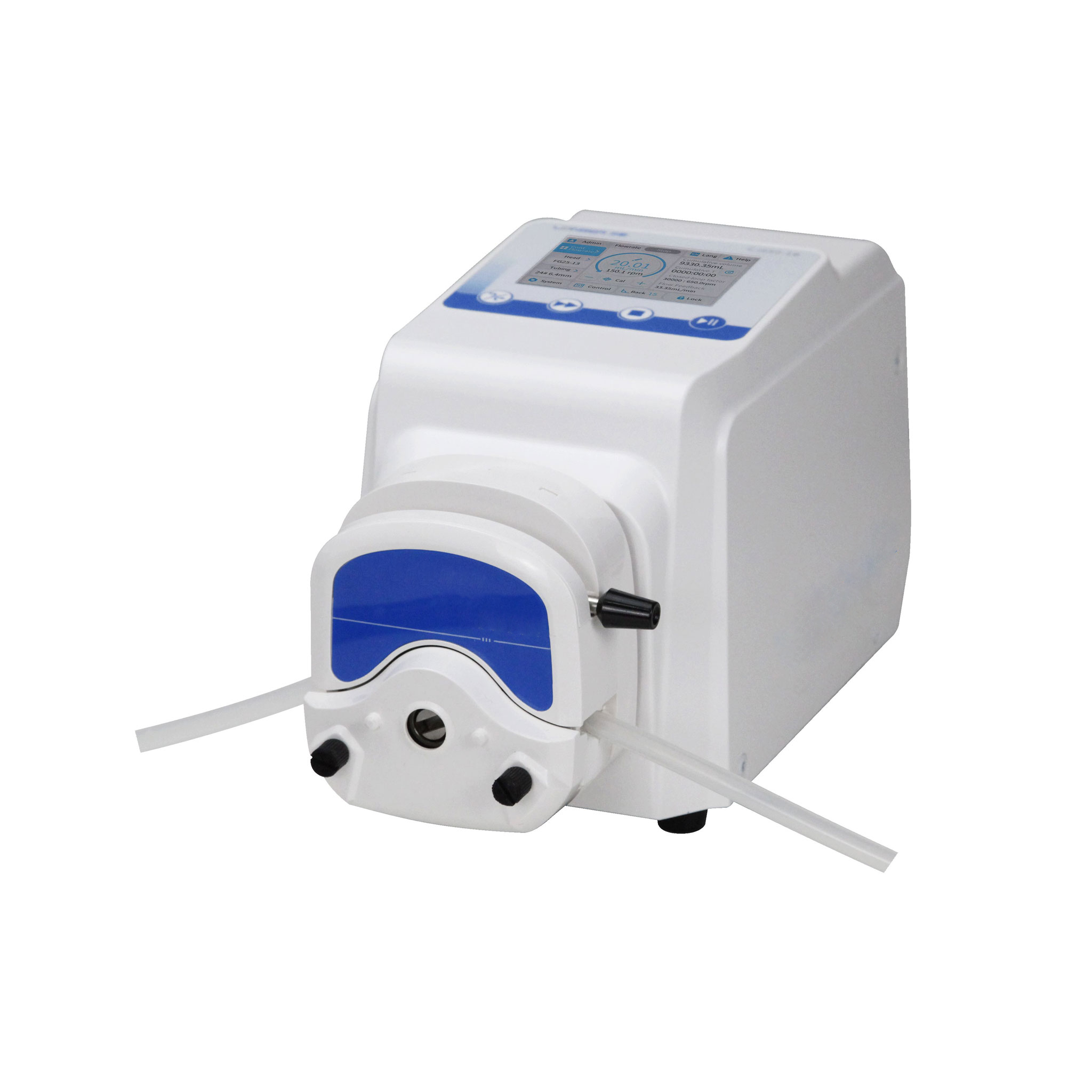

Labor-Schlauchpumpe GS-Serie
Präzise Drehzahlregelung bis 3250 ml/min
Beschreibung
Die GS-Serie wurde für präzise und zuverlässige Förderaufgaben in Labor, Forschung, Analytik und industriellen Anwendungen entwickelt. Mit einer Drehzahlregelung von bis zu 650 U/min, einer Genauigkeit von ±0,1 % und einem extrem breiten Regelbereich bietet die Serie eine flexible Lösung für unterschiedlichste Dosier- und Transferaufgaben.
Diese Laborschlauchpumpe ermöglicht die exakte Einstellung der Förderleistung über die Pumpendrehzahl. Dank einer Auflösung von bis zu 0,01 U/min bei niedrigen Drehzahlen und einem Regelverhältnis von bis zu 65.000:1 lassen sich selbst kleinste Fördermengen reproduzierbar realisieren.
- Drehzahlbereich von 0,01 bis 650 U/min
- Regelverhältnis bis zu 65.000:1
- Drehzahlgenauigkeit von ±0,1 %
- Förderleistung von 0,15 µl/min bis 3.250 ml/min
- Farb-Touchscreen mit 3,5 Zoll
- Rechts- und Linkslauf
- Mehrere Betriebsarten für kontinuierliche Förderung und Dosierung
- Benutzerverwaltung mit drei Zugriffsebenen
- Sperrfunktion für Touchscreen und Tastenfeld
Moderne Bedienung per Touchscreen
Die Kombination aus farbigem 3,5"-Touchscreen und zusätzlichen Hardwaretasten sorgt für eine schnelle und intuitive Bedienung. Alle relevanten Betriebsdaten wie Drehzahl, Laufzeit und Dosierparameter werden übersichtlich dargestellt. Die Bedienoberfläche ermöglicht einen effizienten Betrieb auch bei häufig wechselnden Anwendungen. Die verschiedenen Betriebsarten werden nicht nur durch unterschiedliche Menüs, sondern zusätzlich durch eine eindeutige Farbcodierung dargestellt. Dadurch erkennt der Anwender auf einen Blick den aktuell aktiven Betriebsmodus.
Kontinuierlicher Betrieb (Blau)
Im Continuous Mode arbeitet die Pumpe mit konstanter Drehzahl für dauerhafte Förderprozesse. Die blaue Benutzeroberfläche signalisiert den kontinuierlichen Betrieb und zeigt alle relevanten Parameter wie Drehzahl und Laufzeit übersichtlich an.
Zeitgesteuerte Dosierung (Violett)
Für wiederkehrende Dosieraufgaben steht der Zeitmodus zur Verfügung. Laufzeit, Pausenzeit und Wiederholungen können individuell festgelegt werden. Die violette Darstellung sorgt für eine eindeutige Unterscheidung zum kontinuierlichen Betrieb.
Schnelle Orientierung und mehr Prozesssicherheit
Durch die klare Farbcodierung der Betriebsarten lassen sich Bedienfehler reduzieren und Statusinformationen schneller erfassen. Besonders in Laboren, Prüfständen und automatisierten Anlagen mit häufig wechselnden Betriebsarten erhöht dies die Bedienfreundlichkeit und unterstützt einen sicheren Betrieb.
Umfangreiche Steuerungs- und Kommunikationsmöglichkeiten
Externe Steuerung
- Start/Stopp-Eingang
- Richtungsumschaltung
- 0–5 V Analogsignal
- 0–10 V Analogsignal
- 4–20 mA Stromsignal
- 0–10 kHz Frequenzsignal
- Relais- und Logiksignale von 5–24 VDC
Kommunikation
- RS485-Schnittstelle
- Modbus RTU
- Longer OEM-Protokoll
Statusausgänge
- Betriebsstatus
- Förderrichtung
- Drehzahlsignal
- Alarmmeldungen
Sicherheit im täglichen Betrieb
Für den professionellen Einsatz bietet die GS-Serie zahlreiche Sicherheitsfunktionen:
- Drei frei konfigurierbare Benutzerebenen
- Sperrfunktion für Touchscreen und Tastenfeld
- Konfigurierbares Verhalten nach Netzwiederkehr
- Schnelle Füll- und Entleerfunktion (Prime-Modus)
Produkttabelle – GS Serie
Modell
|
GS200-1B
|
GS400-1B
|
GS650-1B
|
Drehzahlbereich
|
0,01–200 U/min
|
0,01–400 U/min
|
0,01–650 U/min
|
Drehzahlauflösung
|
0,01 U/min (<100 U/min) 0,1 U/min (≥100 U/min) |
0,01 U/min (<100 U/min) 0,1 U/min (≥100 U/min) |
0,01 U/min (<100 U/min) 0,1 U/min (≥100 U/min) |
Drehzahlgenauigkeit
|
±0,1 %
|
±0,1 %
|
±0,1 %
|
Zeitgesteuerter Dosierzähler
|
0–999.999 (0 = unbegrenzt)
|
0–999.999 (0 = unbegrenzt)
|
0–999.999 (0 = unbegrenzt)
|
Intervallzeit
|
0,1 s–9.999 h
|
0,1 s–9.999 h
|
0,1 s–9.999 h
|
Laufzeit
|
0,1 s–9.999 h
|
0,1 s–9.999 h
|
0,1 s–9.999 h
|
Anzeige
|
3,5" Farb-LCD zur Anzeige von Drehzahl, Laufzeit und Betriebsstatus
|
3,5" Farb-LCD zur Anzeige von Drehzahl, Laufzeit und Betriebsstatus
|
3,5" Farb-LCD zur Anzeige von Drehzahl, Laufzeit und Betriebsstatus
|
Förderrichtung
|
Rechts- und Linkslauf
|
Rechts- und Linkslauf
|
Rechts- und Linkslauf
|
Betriebsarten
|
Kontinuierlicher Betrieb (blau) Zeitgesteuerte Dosierung (violett) |
Kontinuierlicher Betrieb (blau) Zeitgesteuerte Dosierung (violett) |
Kontinuierlicher Betrieb (blau) Zeitgesteuerte Dosierung (violett) |
Bedienung
|
Touchscreen + Tastenfeld
|
Touchscreen + Tastenfeld
|
Touchscreen + Tastenfeld
|
Steuerungsarten
|
Touchscreen · Tastenfeld · Fußschalter · externe Signale · Kommunikation
|
Touchscreen · Tastenfeld · Fußschalter · externe Signale · Kommunikation
|
Touchscreen · Tastenfeld · Fußschalter · externe Signale · Kommunikation
|
Parallele Steuerungsquellen
|
Mehrere Steuerungsquellen gleichzeitig aktivierbar
|
Mehrere Steuerungsquellen gleichzeitig aktivierbar
|
Mehrere Steuerungsquellen gleichzeitig aktivierbar
|
Externe Start-/Stopp-Steuerung
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
Externe Richtungssteuerung
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
5–24 V Logiksignal oder potentialfreier Relaiskontakt
|
Externe Drehzahlvorgabe
|
4–20 mA · 0–5 V · 0–10 V · 0–10 kHz
|
4–20 mA · 0–5 V · 0–10 V · 0–10 kHz
|
4–20 mA · 0–5 V · 0–10 V · 0–10 kHz
|
Kommunikationsschnittstelle
|
RS485
|
RS485
|
RS485
|
Kommunikationsprotokolle
|
Modbus RTU · Longer OEM-Protokoll
|
Modbus RTU · Longer OEM-Protokoll
|
Modbus RTU · Longer OEM-Protokoll
|
Statusausgang Drehzahl
|
10 Hz/U/min Open-Collector Frequenzsignal
|
10 Hz/U/min Open-Collector Frequenzsignal
|
10 Hz/U/min Open-Collector Frequenzsignal
|
Statusausgang Betrieb
|
24 VDC / 0,1 A Relais offen bei Stopp |
24 VDC / 0,1 A Relais offen bei Stopp |
24 VDC / 0,1 A Relais offen bei Stopp |
Statusausgang Drehrichtung
|
24 VDC / 0,1 A Relais geschlossen bei Rechtslauf |
24 VDC / 0,1 A Relais geschlossen bei Rechtslauf |
24 VDC / 0,1 A Relais geschlossen bei Rechtslauf |
Statusausgang Alarm
|
24 VDC / 0,1 A Relais geschlossen bei Alarm |
24 VDC / 0,1 A Relais geschlossen bei Alarm |
24 VDC / 0,1 A Relais geschlossen bei Alarm |
Benutzerverwaltung
|
3 Benutzerebenen, aktivierbar/deaktivierbar
|
3 Benutzerebenen, aktivierbar/deaktivierbar
|
3 Benutzerebenen, aktivierbar/deaktivierbar
|
Tasten- und Displaysperre
|
Aktivierbar
|
Aktivierbar
|
Aktivierbar
|
Verhalten nach dem Einschalten
|
Standardmäßig Stopp Wiederanlauf im kontinuierlichen Betrieb konfigurierbar |
Standardmäßig Stopp Wiederanlauf im kontinuierlichen Betrieb konfigurierbar |
Standardmäßig Stopp Wiederanlauf im kontinuierlichen Betrieb konfigurierbar |
Prime-Funktion
|
Schnelles Befüllen oder Entleeren mit frei definierbarer Maximaldrehzahl
|
Schnelles Befüllen oder Entleeren mit frei definierbarer Maximaldrehzahl
|
Schnelles Befüllen oder Entleeren mit frei definierbarer Maximaldrehzahl
|
Abmessungen (L×B×H)
|
225 × 145 × 165 mm
|
225 × 145 × 165 mm
|
225 × 145 × 165 mm
|
Stromversorgung
|
AC 100–240 V, 50/60 Hz
|
AC 100–240 V, 50/60 Hz
|
AC 100–240 V, 50/60 Hz
|
Leistungsaufnahme
|
25 W
|
45 W
|
65 W
|
Betriebstemperatur
|
0 bis 40 °C
|
0 bis 40 °C
|
0 bis 40 °C
|
Relative Luftfeuchtigkeit
|
< 80 %
|
< 80 %
|
< 80 %
|
Schutzart
|
IP31
|
IP31
|
IP31
|
Gewicht (nur Antrieb)
|
2,65 kg
|
2,85 kg
|
2,85 kg
|
Pumpenköpfe - DG-Serie
Pumpenkopf
|
Schlauch
|
Max. Förderleistung (mL/min) (Einkanal-Betrieb) |
YZ1515X (3-Rollen)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
730 @ 200 U/min 1460 @ 400 U/min 2350 @ 650 U/min |
YZ1515X (6-Rollen)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
320 @ 200 U/min 640 @ 400 U/min 960 @ 600 U/min |
YZ2515X
|
15# · 24#
|
530 @ 200 U/min 1060 @ 400 U/min 1730 @ 650 U/min |
YZ15-13X (YZ II 15)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
730 @ 200 U/min 1460 @ 400 U/min 2380 @ 650 U/min |
YZ25-13X (YZ II 25)
|
15# · 24# · 35# · 36#
|
1000 @ 200 U/min 2000 @ 400 U/min 3250 @ 650 U/min |
DMD15-13
|
13# · 14# · 19# · 16# · 25#
|
690 @ 200 U/min 1380 @ 400 U/min 2240 @ 650 U/min |
FG15-13
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
800 @ 200 U/min 1600 @ 400 U/min 2600 @ 650 U/min |
FG25-13
|
15# · 24#
|
730 @ 200 U/min 1460 @ 400 U/min 2380 @ 650 U/min |
DG-1/2/4/6/8 (6-Rollen)
|
ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm
|
48 @ 100 U/min
|
DG-1/2/4 (10-Rollen)
|
ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm
|
32 @ 100 U/min
|
DG15-24
|
16# · 25# · 17#
|
600 @ 200 U/min 1200 @ 400 U/min 1950 @ 650 U/min |
DG15-28
|
13# · 14# · ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm
|
75 @ 100 U/min
|
