Industrie-Schlauchpumpe für Pharmazeutik und Biotechnologie IP66 bis zu 17l/min
Erfüllt 21CFR Part 11 und GMP-Laboranforderungen.
Beschreibung
- Entwickelt für biopharmazeutische und industrielle Anwendungen mit großem Durchflussratenbereich von 1,1 ml/min bis 17 l/min
- In Edelstahl und Aluminiumguss Gehäuse verfügbar
- CE- und UKCA-zertifiziert
- IP66 Schutzklasse für nasse und staubige Umgebung
- Erfüllt 21CFR Teil 11 und GMP-Laboranforderungen durch dreistufiges Benutzerautoritätsmanagement mit elektronischer Signatur und Audit-Trail-Funktionen
- Unterstützt Feldbus-Kommunikationssteuerung, digitale & analog Signalsteuerung
- Integration mehrerer Sensoren: Flüssigkeitsleckagesensor, Open-Head-Sensor und Durchflusssensor, zur Realisierung planbarer Wartungsintervalle
Pumpenköpfe
Pumpenkopf LPH01
- 6-Rollen Pumpenkopf
- Gehäuse aus eloxiertem Aluminium
- Rollen aus 304-Edelstahl
- Mit phasenversetzter Förderung zu Verringerung der Pulsation mit Doppelschlauch
- Mit Sensor für geöffneten Pumpenkopf für erhöhte Bediensicherheit
LPH-Pumpenkopf Schlauchoptionen
Pumpenkopf GPH01
- 2- und 4-Rollen Version
- Gehäuse aus Druckguss-Aluminium
- Rollen aus 304-Edelstahl
- Für kontinuierliche Schläuche und Schlauchelemente geeignet
- Optional mit Schlauch-Leckage-Sensor verfügbar
- Mit Sensor für geöffneten Pumpenkopf für erhöhte Bediensicherheit
Schläuche
Pumpenkopf
|
Nummer
|
Innendurchmesser
|
Wandstärke
|
max. Förderrate
|
Gewicht
|
|---|---|---|---|---|---|
GPH01
|
26#, 73#, 82#,184#
|
6,4 - 15,9 mm
|
3,3 mm
|
0,011 l/min - 15 l/min
|
ca. 4,1 kg
|
GPH02
|
186#,188#
|
12,0, 17,0 mm
|
4,0 mm
|
0,036 l/min - 17 l/min
|
ca. 4,0 kg
|
GPH03
|
186#,188#
|
12,0, 17,0 mm
|
4,0 mm
|
0,032 l/min - 14 l/min
|
ca. 5,4 kg
|
LPH01
|
185#, 186#, 187#
|
8,0 - 16,0 mm
|
4,0 mm
|
0,017 l/min - 13,5 l/min
|
ca. 5,3 kg
|

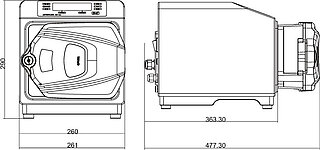

Abmessungen
Spezifikationen Pumpensystem
Pumpenmodell
|
dPOFLEX GP01 | dPOFLEX BP01
|
Gehäusematerial
|
Aluminiumguss (GP01) | 304-Edelstahl (BP01)
|
Drehzahlbereich
|
0,1 U/min - 265 U/min, CW/CCW
|
Geschwindigkeitsauflösung
|
0,1 U/min
|
Anzeige
|
4,3-Zoll-LCD (Englisch)
|
Uhrfunktion
|
Jahr/Monat/Tag/Stunde/Minute einstellbar, Stunden und Minuten werden auf dem Bildschirm angezeigt
|
Arbeitsmodus
|
Durchflussmodus, Dosiermodus, Kalibriermodus
|
Flussratenmodus
|
Die Pumpe läuft kontinuierlich mit der eingestellten Flussrate und zeigt die Flussrate und Pumpengeschwindigkeit auf dem Bildschirm an
|
Einstellbereich der Flussrate
|
1,1 ml/min - 17,0 l/min (je nach Pumpenkopf und Schlauch)
|
Dosiermodus
|
Die Pumpe wiederholt die Dosierung mit eingestelltem Volumen, Zyklen und Intervallzeit und zeigt Einzelvolumen, abgegebenes Volumen, abgegebene Zyklen/Zielzyklen auf dem Bildschirm an
|
Volumen der Einzelausgabe
|
1,0 ml bis 274,9 l (je nach Pumpenkopf und Schlauch)
|
Dosierzyklen
|
1-9999 (0 für unbegrenzt)
|
Intervallzeit
|
5s-9999s
|
Kalibrierungsfunktion
|
Verbessern Sie die Durchflussrate und die Genauigkeit des Abgabevolumens
|
Steuermodus
|
Tastatursteuerung, externe Signalsteuerung und Kommunikationssteuerung
|
Kommunikationssteuerung
|
RS485- oder TCP/IP-Schnittstelle (optional), Modbus RTU, Industrial Ethernet (optional), Profibus DP (optional)
|
Externe Steuerung
|
Drehzahlregelung: 0-10V, 4-20mA
|
Start/Stopp, Richtungssteuerung
|
5V-24V Logikpegelsignal oder Relaissignal (potenzialfreier Kontakt)
|
Statusausgang Pumpendrehzahl
|
0-10V, 4-20mA, Frequenzsignal (optional) Läuft/Stopp, Richtung, Schlauchleckalarm: Relaissignal (potenzialfreier Kontakt) |
Offener Kopfsensor
|
Die Pumpe stoppt, wenn der Pumpenkopf geöffnet ist, um die Benutzersicherheit zu erhöhen
|
Status beim Einschalten
|
Stop
|
Tastatursperrfunktion
|
Aktivieren Sie die Tastatursperrfunktion, um die Tastatur nach 20 Sekunden Standby automatisch zu sperren (Start-/Stopptaste wird nicht gesperrt)
|
Erkennung von Schlauchlecks
|
Erkennung von Schlauchlecks und Alarmierung (optional)
|
Durchflussmessung
|
Messung der Durchflussmenge durch Anschluss eines Durchflussmessers (optional)
|
Benutzerzugriffskontrolle
|
Drei Ebenen des Benutzerzugriffs (Administrator, Techniker, Bediener) Elektronische Signatur und Audit-Trail: Erfüllen die Anforderungen von FDA 21CFR Part 11 |
Protokollaufzeichnung
|
Zeichnen Sie den 90-tägigen Betriebsverlauf auf, mit Exportfunktion
|
Unterstützung von IQ/OQ
|
Erfüllung der GMP-Anforderung
|
Zertifikat
|
CE, UKCA EN 61010-1:2010，EN IEC 61010-2-201； EMV: EN IEC61000-6-2，EN IEC 61000-6-4 |
Abmessungen (L x B x H)
|
260 x 407 x 298 mm
|
Stromversorgung
|
AC 100-240V 50/60Hz
|
Betriebsbedingungen Temperatur
|
5°C-40°C, relative Luftfeuchtigkeit ≤ 100 %
|
Schutzart
|
IP66
|
Gewicht (nur Antrieb)
|
ca. 17,6kg (GP01) | ca. 16.6 (BP01)
|
