Schlauchtüllen Schnellkupplungen - Technische Daten
Beschreibung
Serien: Micro-O, Micro-V, Small, Medium, Large, X-Large
Feder nicht im Fluidpfad bei den Serien Small, Medium, Large und X-Large
Größen:
- 1/16″
- 1/8″
- 3/16″
- 1/4″
- 5/16″
- 3/8″
- 1/2″
- 5/8″
- 3/4″
- 1″

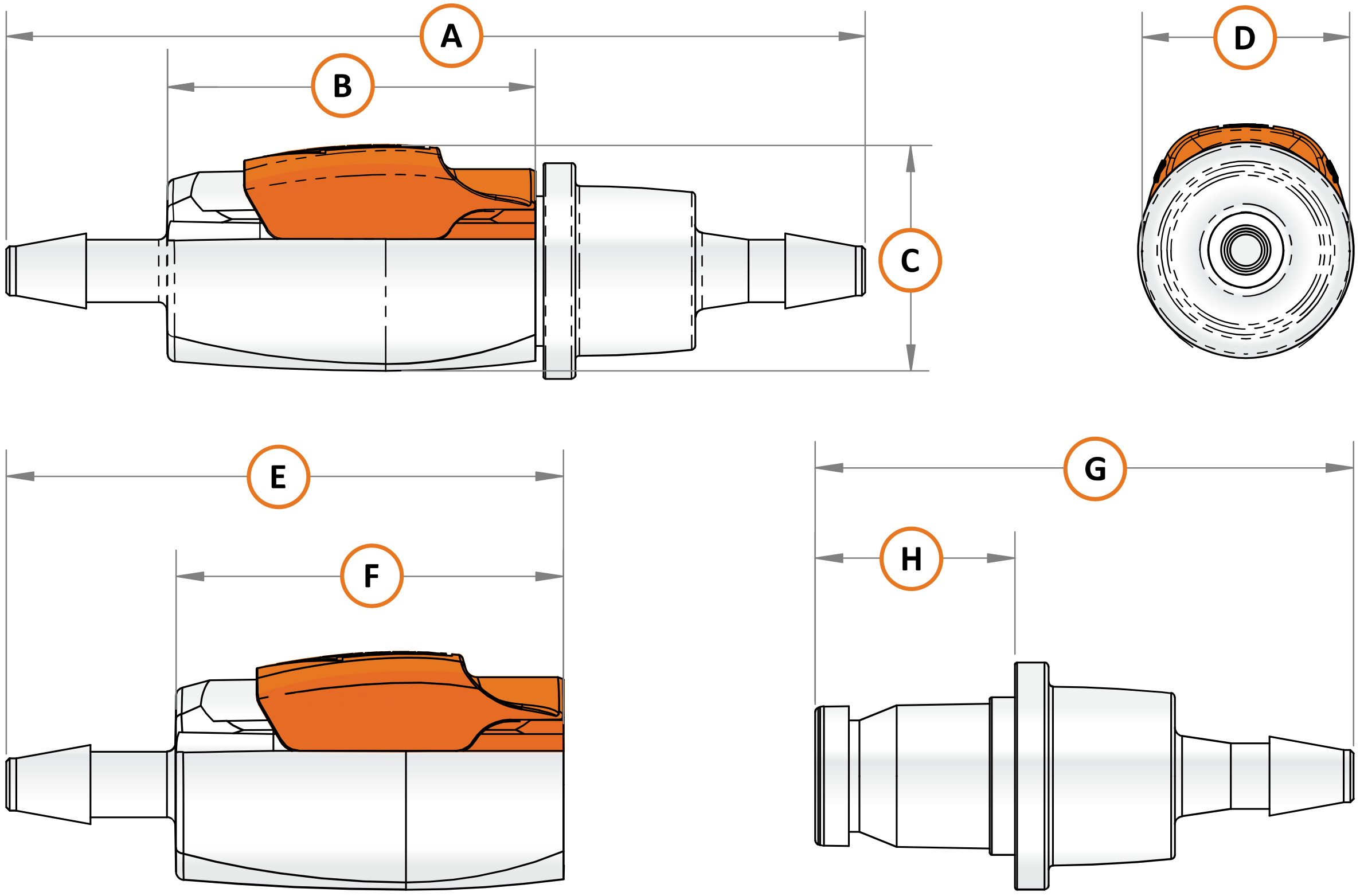

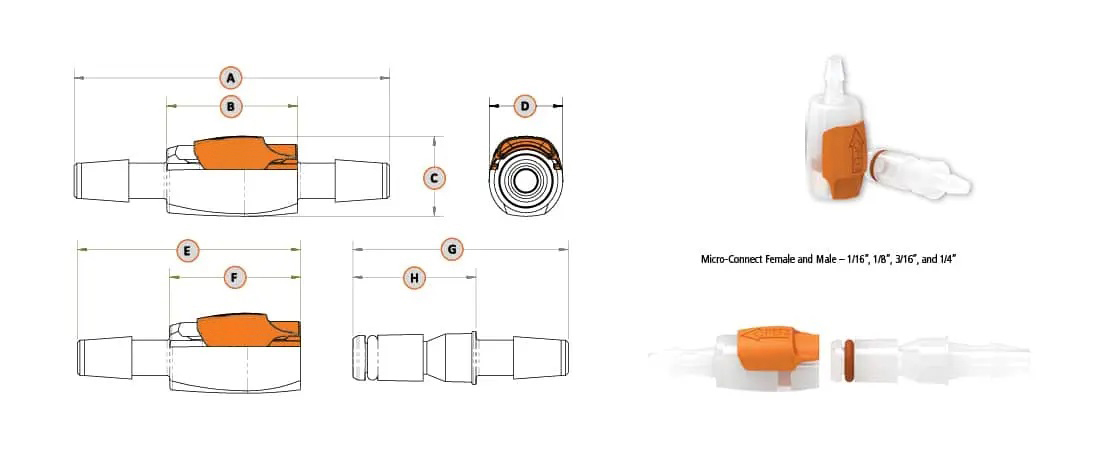

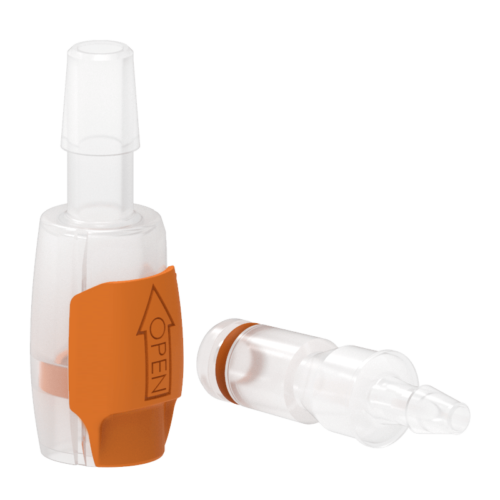

Abmessungen (mm) Micro-O
Serie
|
Anschluss
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
|---|---|---|---|---|---|---|---|---|---|
Micro-O (1)
|
1/16″
|
33,78
|
23,37
|
14,48
|
13,21
|
28,45
|
23,37
|
27,18
|
22,1
|
Micro-O (2)
|
1/8″
|
43,94
|
23,37
|
14,48
|
13,21
|
33,53
|
23,37
|
32,26
|
22,1
|
Micro-O (3)
|
3/16″
|
54,1
|
23,37
|
14,48
|
13,21
|
38,61
|
23,37
|
37,34
|
22,1
|
Micro-O (4)
|
1/4″
|
56,64
|
23,37
|
14,48
|
13,21
|
39,88
|
23,37
|
38,61
|
22,1
|
Gewichte Version ohne Ventile (g) Micro-O
Serie
|
Anschluss
|
Weiblich
|
Männlich
| ||
|---|---|---|---|---|---|
PP
|
PVDF
|
PP
|
PVDF
| ||
Micro-O (1)
|
1/16″
|
1,5
|
2,9
|
0,8
|
1,6
|
Micro-O (2)
|
1/8″
|
1,6
|
3,1
|
0,8
|
1,7
|
Micro-O (3)
|
3/16″
|
1,8
|
3,5
|
1
|
2
|
Micro-O (4)
|
1/4″
|
1,8
|
3,5
|
1
|
2
|

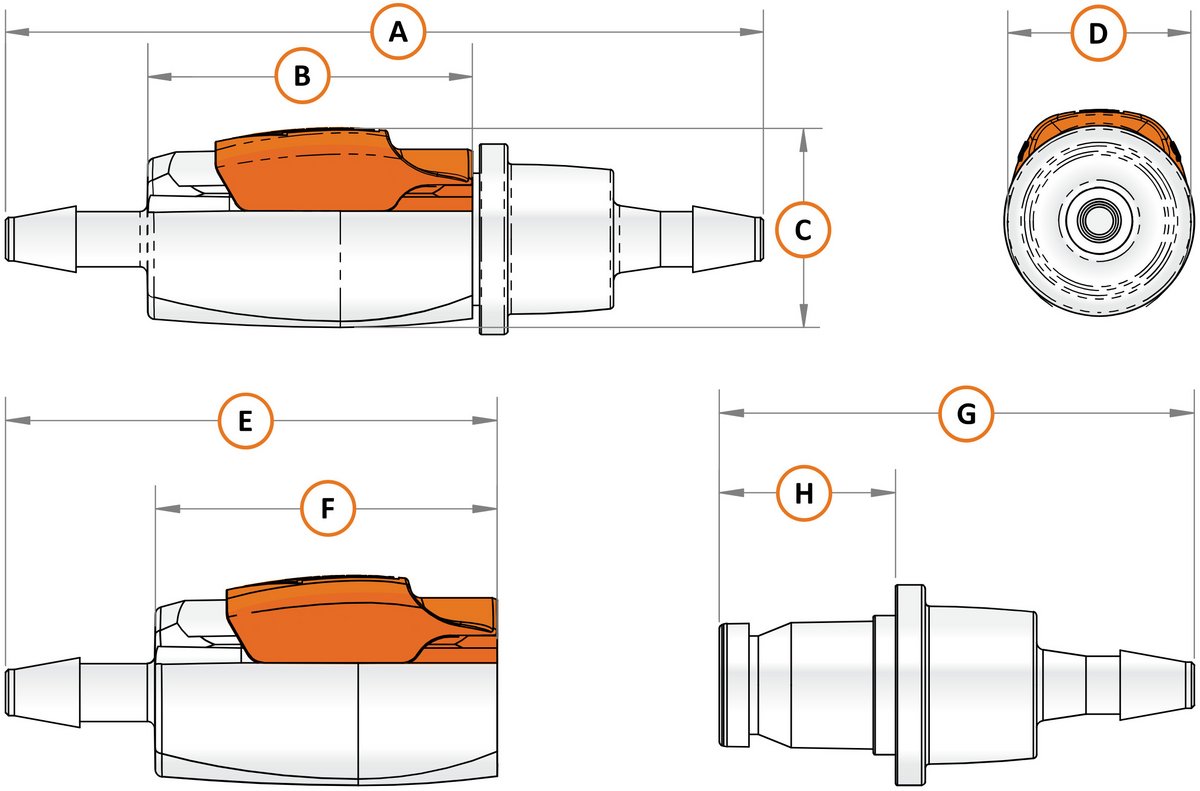

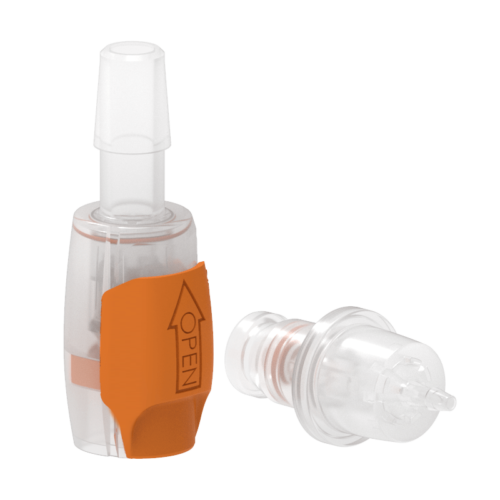

Abmessungen (mm) Micro-V
Serie
|
Anschluss
|
A
|
B
|
C
|
D
|
F
|
F
|
G
|
H
|
|---|---|---|---|---|---|---|---|---|---|
Micro-V (1)
|
1/16″
|
43,94
|
23,37
|
14,48
|
13,21
|
28,45
|
23,37
|
27,43
|
14,22
|
Micro-V (2)
|
1/8″
|
54,1
|
23,37
|
14,48
|
13,21
|
33,53
|
23,37
|
32,51
|
14,22
|
Micro-V (3)
|
3/16″
|
64,26
|
23,37
|
14,48
|
13,21
|
38,61
|
23,37
|
37,59
|
14,22
|
Micro-V (4)
|
1/4″
|
69,6
|
23,37
|
14,48
|
13,21
|
39,88
|
23,37
|
41,15
|
14,22
|
Gewichte Version mit Ventilen (g) Micro-V
Serie
|
Anschluss
|
PP
|
PVDF
|
PP
|
PVDF
|
|---|---|---|---|---|---|
Micro-V (1)
|
1/16″
|
1,7
|
3,4
|
1,1
|
2,2
|
Micro-V (2)
|
1/8″
|
1,8
|
3,6
|
1,1
|
2,3
|
Micro-V (3)
|
3/16″
|
2
|
4
|
1,3
|
2,6
|
Micro-V (4)
|
1/4″
|
2
|
4
|
1,3
|
2,6
|
Gewichte Version ohne Ventile (g) Micro-V
Serie
|
Anschluss
|
PP
|
PVDF
|
PP
|
PVDF
|
|---|---|---|---|---|---|
Micro-V (1)
|
1/16″
|
1,6
|
3,3
|
1,1
|
2,2
|
Micro-V (2)
|
1/8″
|
1,7
|
3,4
|
1
|
2,1
|
Micro-V (3)
|
3/16″
|
1,9
|
3,9
|
1,2
|
2,5
|
Micro-V (4)
|
1/4″
|
1,9
|
3,9
|
1,2
|
2,4
|

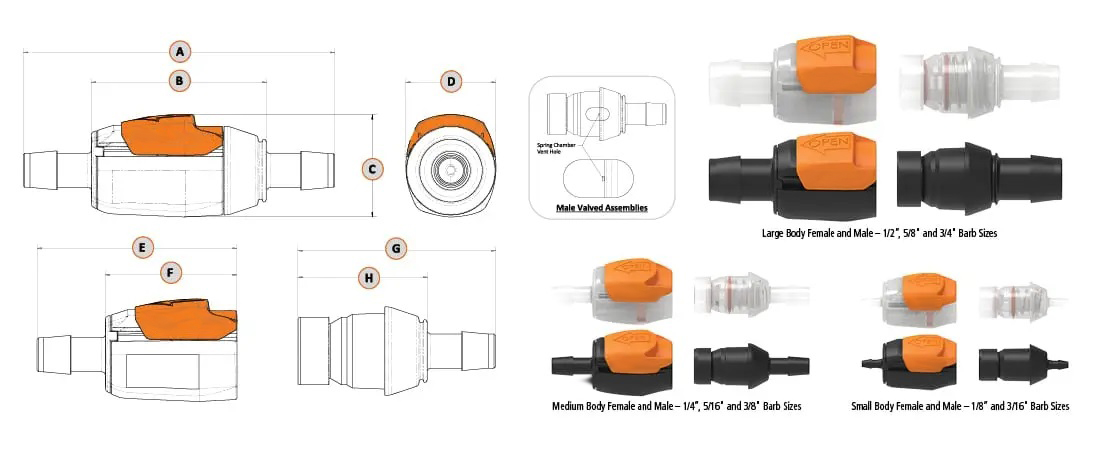

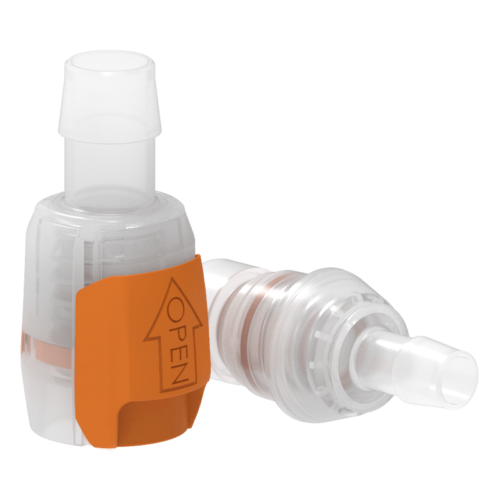

Abmessungen (mm) Small, Medium, Large, X-Large
Serie
|
A
|
B
|
C
|
D
|
F
|
F
|
G
|
H
|
|---|---|---|---|---|---|---|---|---|
Small (1)
|
66,04
|
45,72
|
22,86
|
21,34
|
46,99
|
36,58
|
43,18
|
33,02
|
Small (2)
|
76,2
|
45,72
|
22,86
|
21,34
|
52,07
|
36,58
|
48,26
|
33,02
|
Medium (1)
|
87,88
|
50,29
|
28,45
|
25,15
|
58,42
|
39,62
|
58,17
|
36,83
|
Medium (3)
|
92,96
|
50,29
|
28,45
|
25,15
|
60,96
|
39,62
|
58,17
|
36,83
|
Large (1)
|
116,33
|
65,28
|
38,1
|
33,53
|
74,42
|
49,02
|
73,66
|
48,26
|
Large (3)
|
126,24
|
65,28
|
38,1
|
33,53
|
79,5
|
49,02
|
78,74
|
48,26
|
X-Large (1)
|
146,81
|
75,69
|
46,23
|
40,13
|
92,46
|
56,64
|
91,44
|
55,88
|
Gewichte Version mit Ventilen (g)
Serie
|
Weiblich
|
Männlich
| ||||
|---|---|---|---|---|---|---|
PP
|
PVDF
|
GFBN
|
PP
|
PVDF
|
GFBN
| |
Small (1)
|
7
|
12
|
11
|
4
|
6
|
6
|
Small (2)
|
8
|
13
|
12
|
4
|
7
|
6
|
Medium (1)
|
11
|
18
|
17
|
6
|
9
|
9
|
Medium (3)
|
11
|
19
|
17
|
6
|
9
|
9
|
Large (1)
|
25
|
42
|
38
|
15
|
25
|
22
|
Large (3)
|
27
|
45
|
41
|
15
|
27
|
23
|
X-Large (1)
|
40
|
71
|
-
|
23
|
46
|
-
|
Gewichte Version ohne Ventile (g)
Serie
|
Weiblich
|
Männlich
| ||||
|---|---|---|---|---|---|---|
PP
|
PVDF
|
GFBN
|
PP
|
PVDF
|
GFBN
| |
Small (1)
|
7
|
12
|
11
|
2
|
4
|
3
|
Small (2)
|
8
|
13
|
12
|
2
|
4
|
3
|
Medium (1)
|
10
|
17
|
15
|
3
|
5
|
4
|
Medium (3)
|
10
|
18
|
16
|
3
|
6
|
4
|
Large (1)
|
22
|
39
|
34
|
9
|
18
|
14
|
Large (3)
|
24
|
42
|
37
|
9
|
18
|
14
|
X-Large (1)
|
38
|
69
|
-
|
21
|
44
|
-
|
