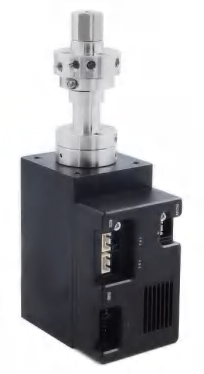

Mehrwege-GC-Selektionsventile - Bis zu 16 Anschlüsse
Mit Schrittmotor
Beschreibung
Diese GC-Mehrwege-Selektionsventile sind weit verbreitet in Labor-Gaschromatographiegeräten, VOC-Gasanalysatoren, petrochemischen Mehrsäulen-Schaltsystemen sowie in Labor-Gasflusssteuerungen für Analyseprozesse.
- Rotor oberflächenbehandelt zur Vermeidung von Anhaftungen und zur Reduzierung des Drehmoments
- Temperaturbeständigkeit: 200°C
- Druckbeständigkeit: 6,9 bar | 100 psi (Gas)
- Bis zu 16 Anschlüsse
- Bohrungsdurchmesser: 0,40 mm, 0,75 mm, 1,0 mm
- Rotormaterial: Nitronic 60 (weitere optional erhältliche Materialien (z.B. Hastelloy Legierungen)
- Verlängerungsstangen: 2", 3", 4", 6"
- Optional: Rotor-Oberflächenpassivierung
Optionale Ventilversionen:

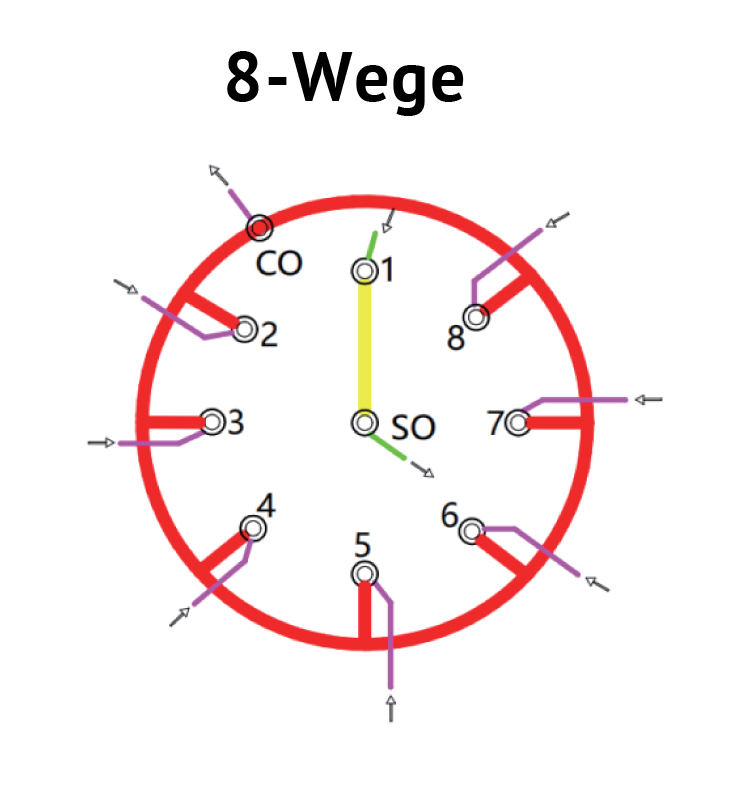

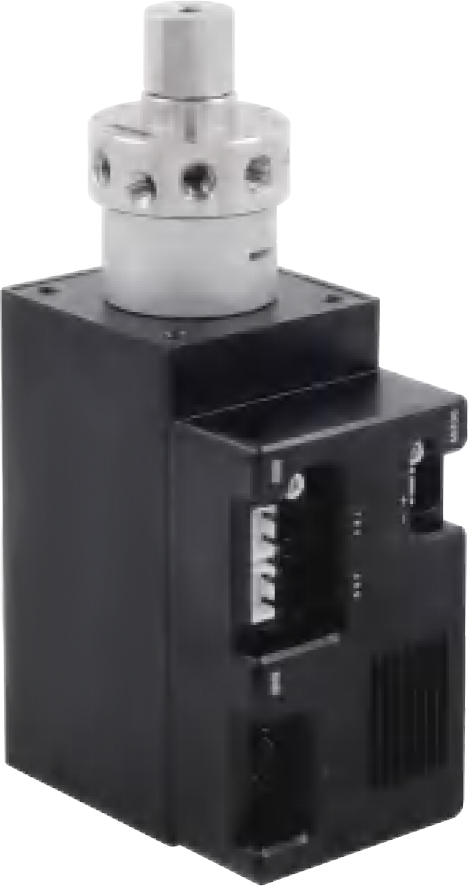

- mit gemeinsamen Abgasanschluss

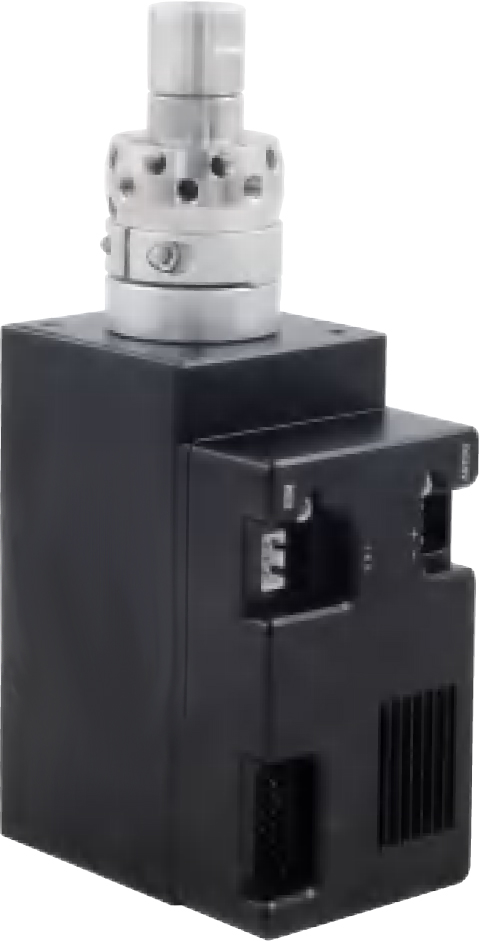

- mit unabhängigem Abgasanschluss
Spezifikationen
Anschlussgewinde
|
10/32 UNF | 1/4/28 UNF | 6-40 UNF
|
Bohrungsdurchmesser
|
0,40 mm | 0,75 mm | 1,0 mm
|
Anzahl der Anschlüsse
|
4 | 6 | 8 | 10 | 12 | 16
|
Rotormaterial
|
Nitronic 60 (Standard) | SUS316L | Hastelloy C | Hastelloy B
|
Maximaldruck
|
6,9 bar (100 psi) (Gas)
|
Betriebstemperatur
|
0 – 200 °C
|
Verlängerungsstangen
|
2" | 3" | 4" | 6"
|
Betätigungsart
|
elektrisch
|
Betriebsspannung
|
24 VDC / 2 A
|
Kommunikationsschnittstellen
|
RS232 | RS485
|
Umgebungstemperaturbereich
|
0 – 60 °C
|

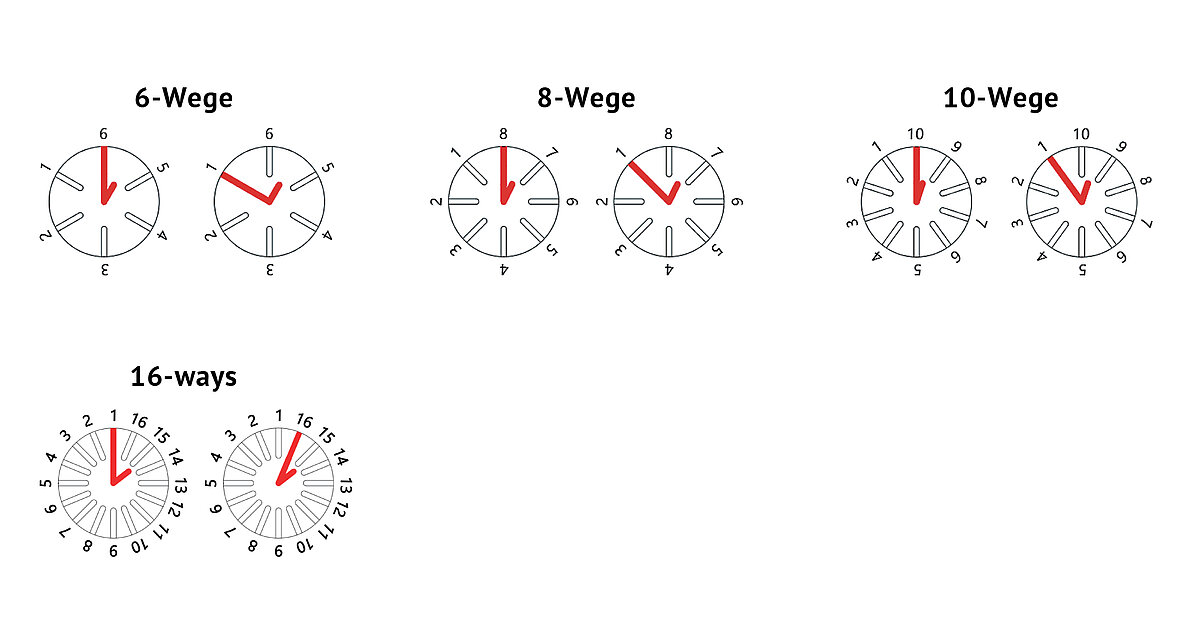

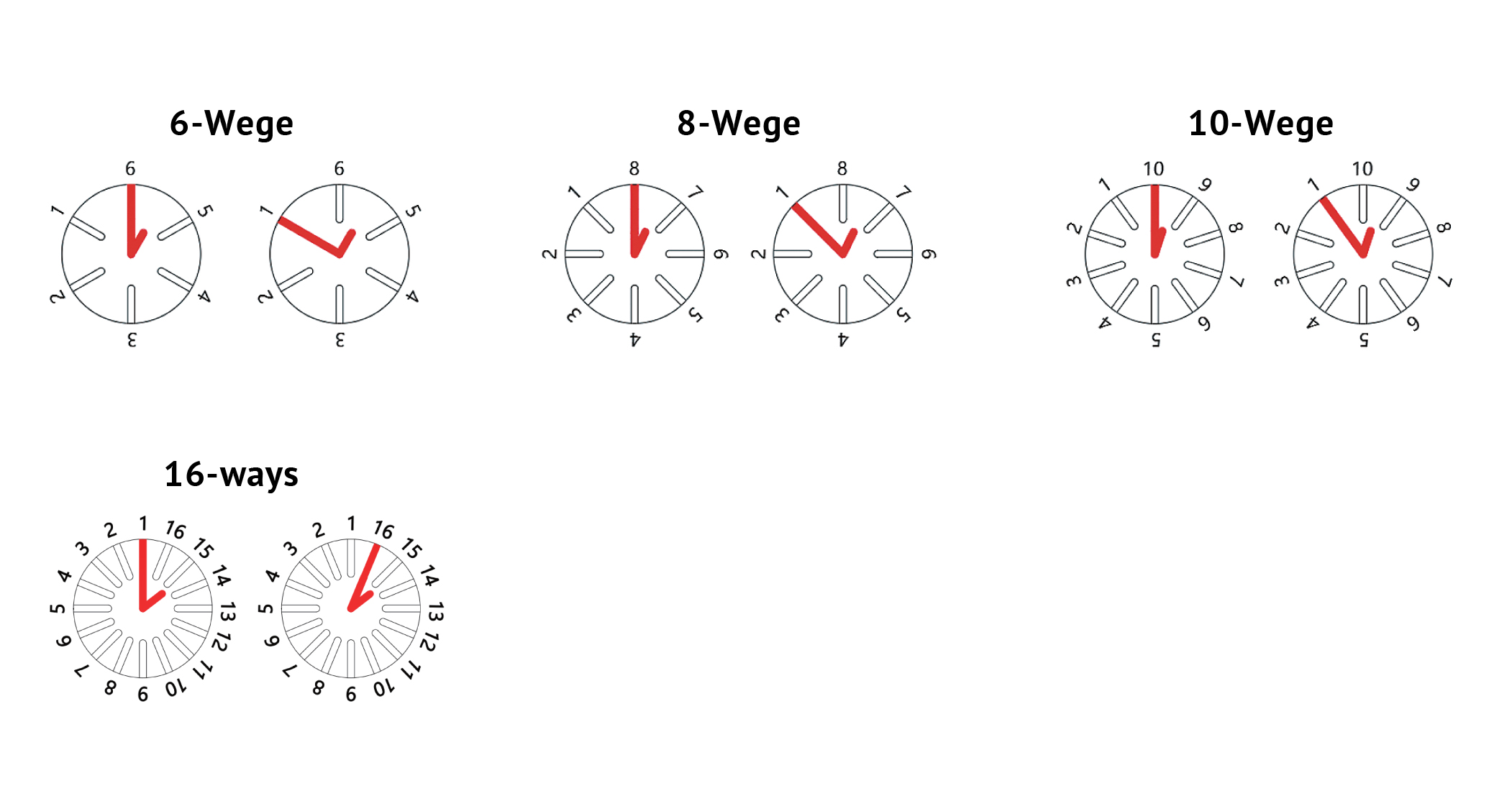

Schema Mehrwege-GC-Selektionsventile
