Motorventil schnelldrehend P201-O

400ms für 180° - Drehung

Motorventil schnelldrehend P201-O

Beschreibung

OEM Motorventil in schnelldrehender Bauweise mit nur 500ms für eine 180°-Drehung.

Ein Positionssensor (Encoder) mit zusätzlichen Signalgebern am Ventilkopf ermöglicht eine präzise Positionierung der einzelnen Kanäle und eine automatische Positionserkennung beim Starten des Ventils – auch „homing“ genannt.

Das Ventilgehäuse ist aus PCTFE gefertigt, welches eine hohe chemische Beständigkeit und eine gute Festigkeit bietet. Der Stößel ist aus PTFE, welches gleiche chemische Eigenschaften wie das Ventilgehäuse besitzt. Präzise Kanäle mit lediglich 0,5mm ermöglichen geringste Innenvolumen und Übertragungsvolumen von Anschluss zu Anschluss. Mehr zu den verschiedenen Ventilkopfkonfigurationen sind in der Rubrik der Ventilköpfe zu finden.

Spezifikationen

Motor
Schrittmotor
Betriebsspannung
18 - 24 VDC
Leistungsangaben
2 A (peak)
Stellzeit
500 ms für 180°
Medienberührende Materialien
PCTFE (Gehäuse) | PEEK (optional) und PTFE (Stößel) | UHMW-PE
Medientemperatur
5 - 40°C
Umgebungstemperatur
5 - 40°C
Betriebsfeuchtigkeit
20 - 80% (nicht-kondensierend)
Druck (max.)
7 bar
Durchmesser Kanäle
0,5 mm | 1,0 mm (andere auf Anfrage)
Innenvolumen
2,5 - 13,7 µl (von Anschluss zu Anschluss) - abhängig von der Konfiguration
Übertragungsvolumen
0,55 - 6,7 µl (von Anschluss zu Anschluss) - abhängig von der Konfiguration
Totvolumen
kein
Anschluss
1/4-28 UNF (flat-bottom)
Elektrischer Anschluss
USB mini | 9-pin D-Sub
Kommunikationsschnittstelle
RS-232 | RS-485 | I2C
weitere auf Anfrage
Gewicht
ca. 650 g
Einbaulage
Beliebig
Abmessungen
42,3 x 60,0 x 95,9 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Kanalanordnung, andere Kanaldurchmesser, …)

Softwaresteuerung Drehventile

Mehr Informationen finden Sie im Online-Handbuch: https://wiki.pumps-valves.eu/RVM_rotary_valves

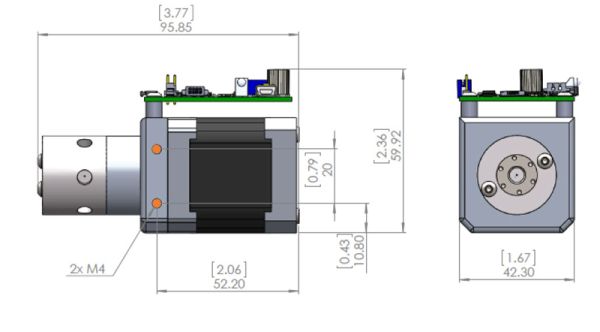

Abmessungen

mm [inch]

Motorventil schnelldrehend P201-O Abmessungen
